Risposta in breve

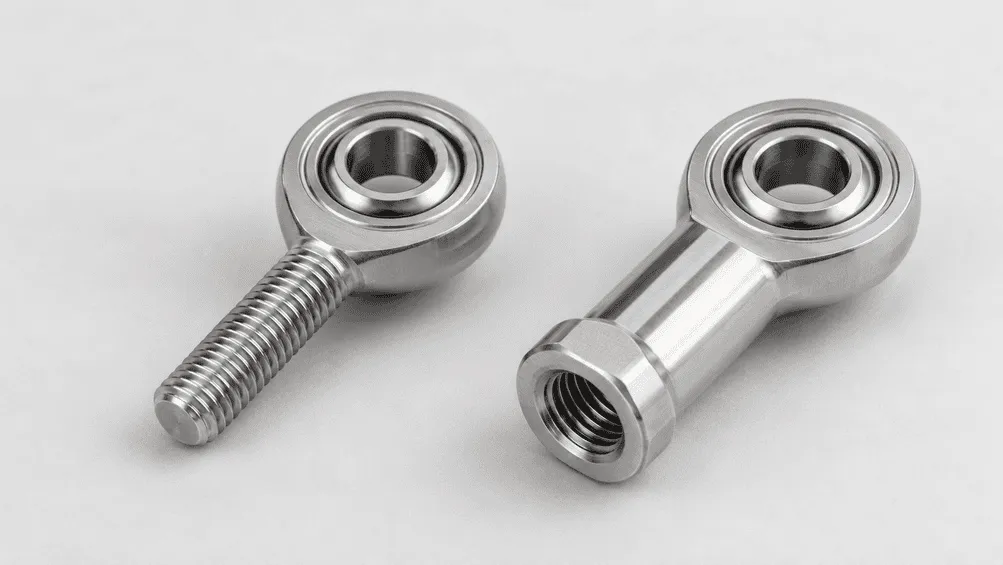

Una testa a snodo con filettatura esterna, spesso detta “maschio”, presenta un gambo da avvitare in una barra, un tubo, un blocco o un altro componente filettato internamente. Una testa a snodo con filettatura interna, spesso detta “femmina”, riceve invece una barra o un perno filettato. Entrambe integrano uno snodo sferico che consente il movimento angolare: nessuna delle due è quindi automaticamente più robusta o migliore dell’altra. La scelta corretta dipende dal collegamento previsto, dalla lunghezza di montaggio disponibile, dal sistema di regolazione e dall’eventuale necessità di sostituire un componente senza modificare il gruppo.
Per le teste a snodo in acciaio inossidabile occorre verificare anche il verso della filettatura, lo standard metrico o in pollici, il materiale del corpo e della sfera interna e il tipo di accoppiamento, lubrificato o esente da manutenzione.
Confronto tra filettatura esterna e interna
La posizione della filettatura è la differenza più evidente, ma influisce anche sulla geometria dell’intero collegamento.
| Criterio di scelta | Testa a snodo con filettatura esterna | Testa a snodo con filettatura interna |
|---|---|---|
| Tipo di filettatura | Filettatura esterna sul gambo | Filettatura interna nel gambo |
| Componente di accoppiamento | Barra, tubo, blocco o adattatore con foro filettato | Barra filettata, perno o stelo del cilindro |
| Esempi di serie comuni | SA, POS e POSB | SI, PHS e PHSB |
| Regolazione della lunghezza | La testa a snodo ruota nella filettatura interna del componente | La barra o il perno ruota nella testa a snodo |
| Ingombro | Il gambo filettato sporge dal corpo | La connessione è contenuta in un gambo di diametro maggiore |
| Priorità per il ricambio | Filettatura, quota centro-estremità e lunghezza di avvitamento | Filettatura, profondità utile, quota centro-estremità e ingombro del corpo |
| Errore tipico | Lunghezza di avvitamento insufficiente nel componente | Il perno arriva a battuta prima che il giunto raggiunga la posizione richiesta |
Le due versioni possono svolgere la stessa funzione di articolazione, ma non sono intercambiabili direttamente se la geometria del collegamento e la filettatura del componente adiacente rimangono invariate.
Quando scegliere una testa a snodo con filettatura esterna
Una testa a snodo con filettatura esterna viene normalmente scelta quando il componente di accoppiamento dispone già di una filettatura interna. È il caso, ad esempio, di un tubo filettato, un manicotto di regolazione, un blocco maschiato o un accessorio per cilindro con attacco interno.
Il gambo esterno consente di controllare facilmente la lunghezza di avvitamento prima del montaggio. Offre inoltre una regolazione semplice: si ruota la testa a snodo per modificare la posizione del centro, quindi si blocca l’impostazione con un controdado, se previsto dal progetto.
Non basta verificare la misura nominale della filettatura. La lunghezza utile del gambo deve garantire un avvitamento adeguato senza interferire con il componente. Anche la spalla non filettata, lo scarico della filettatura e il controdado occupano spazio. Se la regolazione è prossima alla fine del filetto, il gruppo può rispettare la quota richiesta ma lavorare con un numero insufficiente di filetti impegnati.
Tra le famiglie metriche maschio LINOX rientrano le configurazioni SA; POS e POSB identificano invece comuni configurazioni maschio nelle famiglie metriche e in pollici. Il suffisso completo indica anche la serie dimensionale o il tipo di contatto radente: la sola definizione «maschio» non costituisce un codice articolo completo.
Quando scegliere una testa a snodo con filettatura interna
Una testa a snodo con filettatura interna viene normalmente scelta quando il componente di accoppiamento presenta una filettatura esterna, come nel caso di steli di attuatori o cilindri, prigionieri filettati e barre di collegamento.
Poiché la filettatura è ricavata all’interno del gambo, il corpo che la circonda ha un diametro maggiore rispetto alla barra filettata abbinata. Questo diametro e la relativa lunghezza devono avere spazio sufficiente rispetto a staffe, ripari e parti mobili vicine. La barra deve inoltre offrire una lunghezza filettata utile adeguata, senza arrivare a battuta all’interno della testa prima di raggiungere la posizione prevista.
Le teste a snodo femmina sono pratiche quando il gruppo è già costruito attorno a una barra filettata. A seconda della possibilità di scollegare il leveraggio e della presenza di filettatura destrorsa o sinistrorsa all’estremità opposta, la regolazione può avvenire ruotando la testa, la barra o un registro intermedio.
Le famiglie metriche femmina LINOX comprendono le configurazioni SI, mentre PHS e PHSB identificano comuni configurazioni femmina nelle serie metriche e in pollici. Anche in questo caso occorre confermare la serie completa e tutte le quote, non soltanto il tipo di filettatura.
Come lo spazio di montaggio influisce sulla scelta
Il componente che sembra più corto non dà necessariamente origine al gruppo assemblato più compatto. Occorre confrontare la distanza dal centro del foro sferico all’estremità della connessione completa, includendo la lunghezza di avvitamento richiesta.
Una testa con filettatura esterna può avere un gambo sottile, ma richiede comunque un manicotto o un componente filettato internamente. Una testa con filettatura interna incorpora la connessione nel proprio corpo, che può però essere più largo e richiedere una barra filettata più lunga. Nella sostituzione di un gruppo a lunghezza fissa, passare da una configurazione all’altra comporta in genere la riprogettazione della connessione adiacente, non la semplice sostituzione del cuscinetto.
Verificare insieme le seguenti quote:
- foro sferico e diametro del perno di accoppiamento;
- distanza centro-estremità o lunghezza complessiva;
- larghezza del corpo e della sfera;
- lunghezza del gambo con filettatura esterna o profondità della filettatura interna;
- diametro, passo e tolleranza della filettatura;
- spessore del controdado e campo di regolazione;
- ingombro del corpo lungo l’intero angolo di articolazione.
Per le macchine esistenti, un campione misurato o un disegno sono più affidabili di una scelta basata sulla fotografia. La prospettiva può nascondere il tipo di filettatura e un controdado può far sembrare la connessione maschio un prigioniero separato.
Filettatura destrorsa e sinistrorsa
Maschio e femmina indicano dove si trova la filettatura, non il suo verso. Entrambi i tipi possono utilizzare una filettatura destrorsa o sinistrorsa.
L’impiego di una testa destrorsa e di una sinistrorsa sullo stesso collegamento consente di regolarne la lunghezza ruotando il tubo o il tenditore, senza scollegare le estremità. Questa configurazione è comune nei tiranti di sterzo, nelle aste di comando e nei sistemi di posizionamento. Comporta però un rischio in fase d’ordine, perché due componenti possono apparire identici pur avendo versi di filettatura opposti.
Contrassegnare chiaramente i componenti sinistrorsi e abbinarli ai controdadi e alle filettature corretti. Per un ricambio, verificare il verso sul disegno o provandolo sul componente di accoppiamento noto; non dedurlo dal lato di montaggio.
Serie metriche e in pollici
Il tipo di attacco e lo standard dimensionale sono due scelte distinte. Una testa a snodo può essere maschio o femmina sia nella versione metrica sia in quella in pollici.
| Famiglia dimensionale | Esempi maschio | Esempi femmina | Impiego tipico |
|---|---|---|---|
| Serie metrica SA / SI | SA | SI | Macchine industriali, automazione e disegni in stile ISO |
| Serie metriche per leveraggi | POS | PHS | Leveraggi metrici standard e gruppi di ricambio |
| Serie in pollici per leveraggi | POSB | PHSB | Macchine nordamericane, progetti esistenti e ricambi imperiali |
Non sostituire una filettatura in pollici con la misura metrica apparentemente più vicina, né viceversa. Diametri simili possono avere passi e profili diversi: il componente può iniziare ad avvitarsi e poi danneggiare entrambe le filettature. Confrontare designazione, passo effettivo, foro, larghezze e altezza del centro con i dati delle teste a snodo in acciaio inossidabile.
Materiale e struttura del cuscinetto sono scelte separate
La scelta tra maschio e femmina non determina il grado dell’acciaio inossidabile né la struttura interna del cuscinetto. Entrambi i tipi di connessione possono essere realizzati con corpi resistenti alla corrosione e differenti accoppiamenti sferici.
Per umidità generica e lavaggi moderati si può valutare un corpo in acciaio inossidabile 304. Lavaggi ripetuti, esposizione ai cloruri e servizio marino orientano spesso la scelta verso il 316 per corpo e ferramenta esposti. Dove conta l’usura da contatto può essere impiegata una sfera interna in acciaio inossidabile temprato. La combinazione finale deve considerare perno, controdado, rondella e barra di accoppiamento, oltre alla testa a snodo.
Anche la struttura interna è importante:
- le teste a snodo con rivestimento in PTFE, esenti da manutenzione, riducono l’ingrassaggio ordinario quando l’accesso è limitato o si desidera un gruppo più pulito;
- le teste a snodo acciaio-acciaio lubrificate sono adatte quando è prevista la rilubrificazione e carichi o urti favoriscono questa struttura;
- accoppiamenti con bronzo o soluzioni personalizzate possono essere valutati per particolari esigenze dimensionali, di attrito o di sostituzione.
Se il gruppo è esposto alla nebbia salina, confrontare i cuscinetti in acciaio inossidabile 304 e 316. Nei gruppi filettati in acciaio inossidabile è inoltre necessario considerare il grippaggio delle filettature delle teste a snodo prima di definire il processo di assemblaggio in produzione.
Le due configurazioni sono intercambiabili?
Possono svolgere la stessa funzione di articolazione sferica, ma in genere non sono sostituibili senza modificare la connessione abbinata. Per passare dalla filettatura esterna a quella interna occorre una barra o un prigioniero filettato dove prima era presente un foro filettato. Nel passaggio opposto serve invece un componente con filettatura interna o un adattatore.
Un adattatore può rendere compatibili le filettature, ma modifica anche lunghezza, rigidezza, ingombri e numero di giunzioni soggette ad allentamento. Nei leveraggi critici per la sicurezza, molto caricati o con cicli rapidi, va trattato come una modifica progettuale, non come una semplice sostituzione a catalogo.
Per un ricambio diretto conviene mantenere il tipo di connessione originale, salvo verifica dell’intero leveraggio. Occorre rispettare posizione del centro, lunghezza di avvitamento, foro, larghezza della sfera, angolo di articolazione, capacità di carico e requisito del materiale inossidabile.
Esempi pratici di scelta
Per un cilindro pneumatico o idraulico con stelo filettato esternamente, la testa a snodo con filettatura interna è normalmente la connessione più naturale. Verificare la filettatura dello stelo, lo spazio disponibile attorno al corpo e la possibilità di ruotare lo stelo durante la regolazione.
Su un tubo di regolazione con estremità filettate internamente si usano in genere teste a snodo maschio. Una filettatura destrorsa a un’estremità e una sinistrorsa all’altra consentono di regolare la lunghezza senza smontare il collegamento.
Per un tirante di sterzo marino corroso, mantenere il tipo di attacco originale, maschio o femmina, salvo riprogettazione della geometria di sterzo. Verificare verso della filettatura, interasse e accoppiamento del perno, quindi valutare materiali e tipo di manutenzione seguendo la guida alle teste a snodo per timonerie marine.
Nelle macchine soggette a lavaggi, il tipo di connessione dipende dalla disposizione meccanica; grado dell’acciaio, accessibilità della filettatura e facilità di pulizia dipendono invece dall’ambiente. Evitare cavità attorno alle filettature interne e ai controdadi nelle quali possa ristagnare il liquido di lavaggio.
Come identificare la testa a snodo corretta
Partire dalla connessione di accoppiamento, ma completare sempre la specifica. Una richiesta di ricambio o di preventivo dovrebbe comprendere serie o vecchio codice articolo, filettatura esterna o interna, misura e passo, verso destrorso o sinistrorso, foro, larghezza del corpo e della sfera, distanza centro-estremità, materiale, tipo di rivestimento o lubrificazione, carico e ambiente operativo.
Se la designazione originale non è nota, inviare uno schizzo quotato o le misure del campione anziché affidarsi alla sola descrizione «filettatura esterna» o «filettatura interna». In questo modo una semplice scelta di connessione diventa una sostituzione verificata.
Riferimenti
- ISO, ISO 12240-4:1998, per dimensioni e tolleranze delle teste a snodo con snodo sferico.
- SKF, Rod ends, per terminologia generale e criteri di scelta delle teste a snodo.
