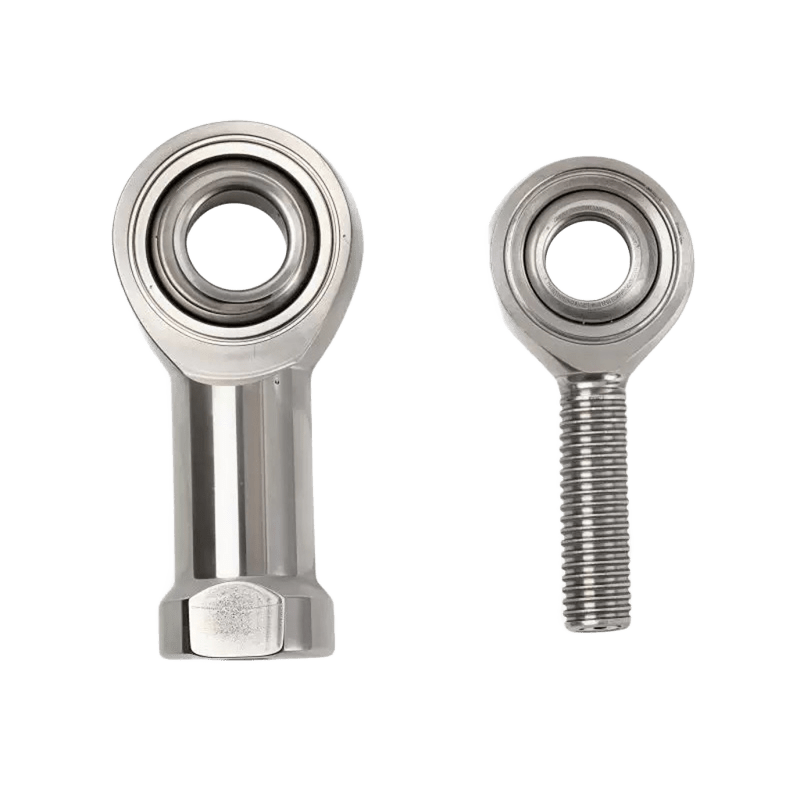

Teste a snodo
in acciaio inossidabile

Le teste a snodo metriche della serie E sono cuscinetti compatti stile ISO per collegamenti standard e automazione dove è preferibile un anello interno più stretto.

• Serie metrica compatta: La serie E segue proporzioni metriche comuni ed è facilmente confrontabile con i disegni esistenti.
• Versioni maschio e femmina: Le configurazioni SA con filettatura esterna e SI con filettatura interna coprono la maggior parte delle esigenze di sostituzione.
• Corpo inossidabile: Gli acciai 304, 316 e le varianti personalizzate possono essere valutati per macchinari esposti alla corrosione.

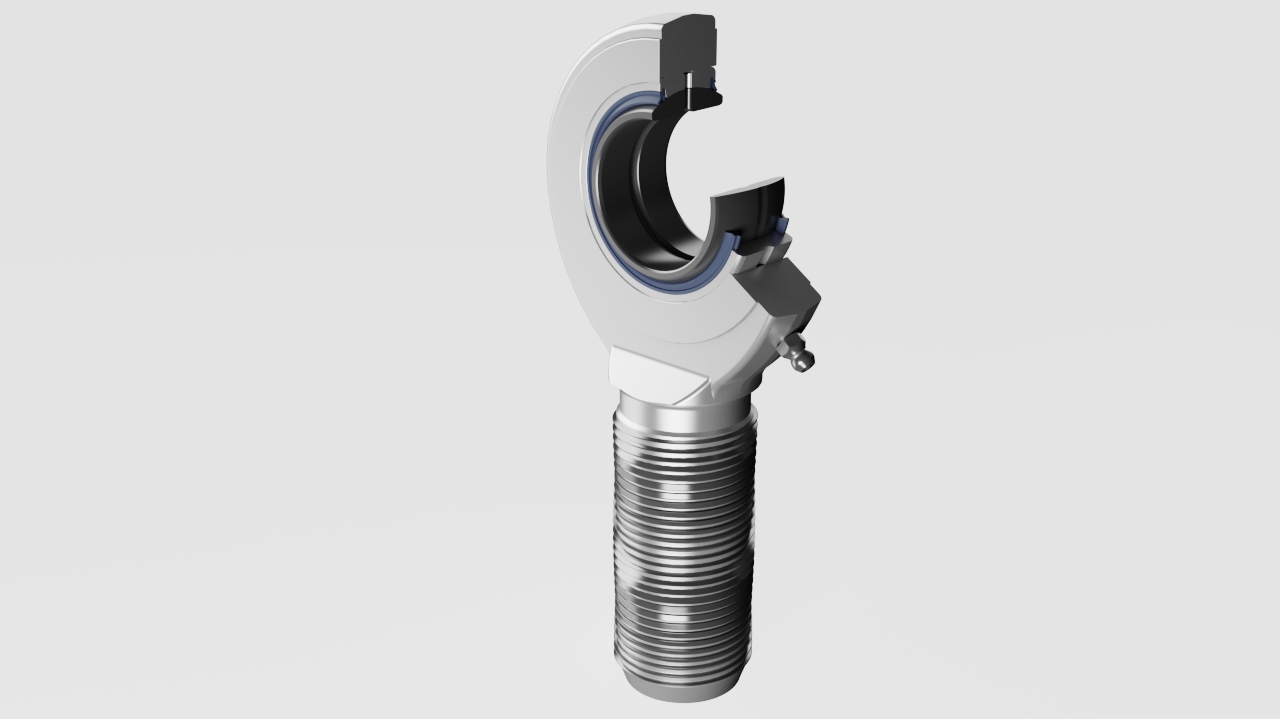

Costruzione e tipologia

La serie metrica E utilizza un alloggiamento filettato compatto e un anello interno sferico. Spesso è il punto di partenza per domande sulle teste a snodo standard in acciaio inossidabile.

• Opzioni SA maschio e SI femmina
• Famiglia dimensionale compatta stile ISO
• Adatto per versioni inox o PTFE

Parametri

Modello	Alesaggio d (mm)	Filettatura	Larghezza B (mm)	Lunghezza corpo (mm)	Carico dinamico C (kN)
SA 5 E	5	M5 x 0.8	6	46.5	3.4
SA 17 ES	17	M16 x 2	14	92	21.2
SA 50 ES	50	M45 x 3	35	241	156
SA 20 ES 2RS	20	M20 x 1.5	16	104.5	30
SA 50 ES 2RS	50	M45 x 3	35	241	156
SI 10 E	10	M10 x 1.5	9	57.5	8.15
SI 30 ES	30	M30 x 2	22	146.5	62
SI 70 ES	70	M56 x 4	49	280	315
SI 35 ES 2RS	35	M36 x 3	25	166	80
SI 80 ES 2RS	80	M64 x 4	55	320	400
SA 5 E	5	M5 x 0.8	6	46.5	3.4
SA 6 E	6	M6 x 1	6	46.5	3.4
SA 8 E	8	M8 x 1.25	8	54	5.5
SA 10 E	10	M10 x 1.5	9	62.5	8.15
SA 12 E	12	M12 x 1.75	10	71	10.8
SA 15 ES	15	M14 x 2	12	83	17
SA 17 ES	17	M16 x 2	14	92	21.2
SA 20 ES	20	M20 x 1.5	16	104.5	30
SA 25 ES	25	M24 x 2	20	126	48
SA 30 ES	30	M30 x 2	22	146.5	62
SA 35 ES	35	M36 x 3	25	181	80
SA 40 ES	40	M39 x 3	28	196	100
SA 45 ES	45	M42 x 3	32	218	127
SA 50 ES	50	M45 x 3	35	241	156
SA 60 ES	60	M52 x 3	44	277.5	245
SA 70 ES	70	M56 x 4	49	315	315
SA 80 ES	80	M64 x 4	55	360	400
SA 15 ES 2RS	15	M14 x 2	12	83	17
SA 17 ES 2RS	17	M16 x 2	14	92	21.2
SA 20 ES 2RS	20	M20 x 1.5	16	104.5	30
SA 25 ES 2RS	25	M24 x 2	20	126	48
SA 30 ES 2RS	30	M30 x 2	22	146.5	62
SA 35 ES 2RS	35	M36 x 3	25	181	80
SA 40 ES 2RS	40	M39 x 3	28	196	100
SA 45 ES 2RS	45	M42 x 3	32	218	127
SA 50 ES 2RS	50	M45 x 3	35	241	156
SA 60 ES 2RS	60	M52 x 3	44	277.5	245
SA 70 ES 2RS	70	M56 x 4	49	315	315
SA 80 ES 2RS	80	M64 x 4	55	360	400
SI 5 E	5	M5 x 0.8	6	40.5	3.4
SI 6 E	6	M6 x 1	6	40.5	3.4
SI 8 E	8	M8 x 1.25	8	48	5.5
SI 10 E	10	M10 x 1.5	9	57.5	8.15
SI 12 E	12	M12 x 1.75	10	67	10.8
SI 15 ES	15	M14 x 2	12	81	17
SI 17 ES	17	M16 x 2	14	90	21.2
SI 20 ES	20	M20 x 1.5	16	103.5	30
SI 25 ES	25	M24 x 2	20	126	48
SI 30 ES	30	M30 x 2	22	146.5	62
SI 35 ES	35	M36 x 3	25	166	80
SI 40 ES	40	M39 x 3	28	188	100
SI 45 ES	45	M42 x 3	32	196	127
SI 50 ES	50	M45 x 3	35	216	156
SI 60 ES	60	M52 x 3	44	242	245
SI 70 ES	70	M56 x 4	49	280	315
SI 80 ES	80	M64 x 4	55	320	400
SI 15 ES 2RS	15	M14 x 2	12	81	17
SI 17 ES 2RS	17	M16 x 2	14	90	21.2
SI 20 ES 2RS	20	M20 x 1.5	16	103.5	30
SI 25 ES 2RS	25	M24 x 2	20	126	48
SI 30 ES 2RS	30	M30 x 2	22	146.5	62
SI 35 ES 2RS	35	M36 x 3	25	166	80
SI 40 ES 2RS	40	M39 x 3	28	188	100
SI 45 ES 2RS	45	M42 x 3	32	196	127
SI 50 ES 2RS	50	M45 x 3	35	216	156
SI 60 ES 2RS	60	M52 x 3	44	242	245
SI 70 ES 2RS	70	M56 x 4	49	280	315
SI 80 ES 2RS	80	M64 x 4	55	320	400

Espandi la tabella completa

Applicazione

Viene utilizzato nei meccanismi di riempimento degli alimenti, nell'automazione leggera, nelle aste dei cilindri pneumatici, nei collegamenti dello sterzo e nei gruppi di controllo resistenti alla corrosione.

La serie in pollici supporta le sostituzioni e i macchinari per l'esportazione in cui il foro, il gambo e la filettatura sono definiti in unità imperiali.

• Ricambi in pollici: Le famiglie PHSB e POSB consentono di sostituire componenti esistenti senza riprogettare l'assieme.

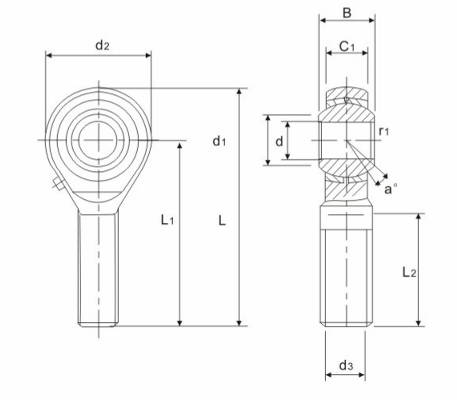

• Filettature esterne e interne: Le versioni POSB con filettatura esterna e PHSB con filettatura interna possono essere verificate mediante disegni, campioni o riferimenti incrociati.
• Opzioni inox personalizzate: L'alloggiamento in 316, la sfera interna in 440C e i rivestimenti in PTFE possono essere valutati per impieghi marini o soggetti a lavaggio.

Struttura e tipologia

Le teste a snodo in pollici mantengono la stessa funzione dell'alloggiamento filettato e dello snodo sferico, ma rispettano i requisiti dimensionali imperiali dei ricambi e delle apparecchiature destinate all'esportazione.

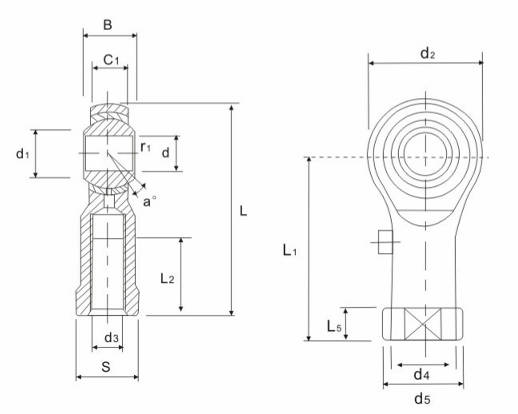

• Configurazioni PHSB femmina e POSB maschio
• Foro e filettatura imperiali
• Combinazioni personalizzate di acciaio inossidabile e rivestimento

Parametri

Modello	Alesaggio d (in)	Larghezza B (in)	Lunghezza corpo (in)	Carico dinamico C (kN)
POSB 3	0.19	0.312	1.536	0.78
POSB 5	0.325	0.437	2.312	1.53
POSB 7	0.4375	0.562	2.688	2.52
POSB 10	0.625	0.75	3.375	4.5
POSB 16	1	1.375	5.5	13.3
PHSB 3	0.19	0.312	1.38	0.78
PHSB 5	0.325	0.437	1.81	1.53
PHSB 7	0.4375	0.562	2.38	2.52
PHSB 10	0.625	0.75	3.25	4.5
PHSB 16	1	1.375	5.5	13.3
POSB 3	0.19	0.312	1.536	0.78
POSB 4	0.25	0.375	1.937	1.03
POSB 5	0.325	0.437	2.312	1.53
POSB 6	0.375	0.5	2.438	2.08
POSB 7	0.4375	0.562	2.688	2.52
POSB 8	0.5	0.625	3.094	3.33
POSB 10	0.625	0.75	3.375	4.5
POSB 12	0.75	0.875	3.75	6.41
POSB 16	1	1.375	5.5	13.3
PHSB 3	0.19	0.312	1.38	0.78
PHSB 4	0.25	0.375	1.69	1.03
PHSB 5	0.325	0.437	1.81	1.53
PHSB 6	0.375	0.5	2.13	2.08
PHSB 7	0.4375	0.562	2.38	2.52
PHSB 8	0.5	0.625	2.78	3.33
PHSB 10	0.625	0.75	3.25	4.5
PHSB 12	0.75	0.875	3.75	6.41
PHSB 16	1	1.375	5.5	13.3

Espandi la tabella completa

Applicazione

Viene utilizzato in gruppi di sostituzione del Nord America, impianti marini, collegamenti per sport motoristici, macchine agricole e attrezzature per l'esportazione basate su filettature in pollici.
