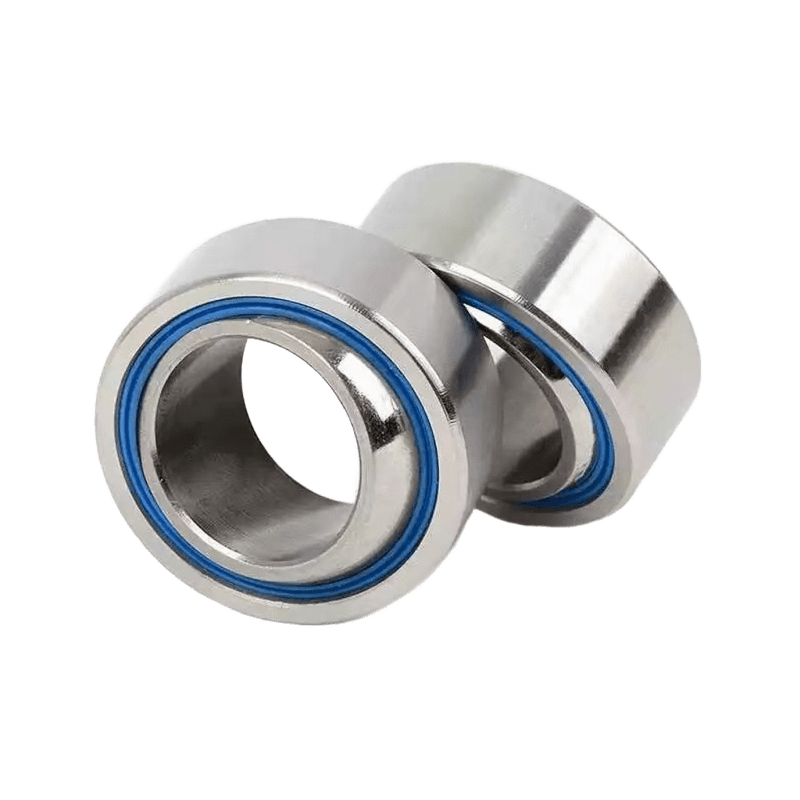

Snodi sferici
in acciaio inossidabile

Produciamo snodi sferici in acciaio inossidabile per carichi statici e dinamici elevati, con opzioni acciaio-acciaio lubrificate, rivestimento in PTFE esente da manutenzione, configurazioni rinforzate e serie in pollici.

Certificazione ISO 9001:2015
Gamma alesaggi GE 6 - GE 120
Acciai 304 / 316 / 440C
Disegni personalizzati disponibili

Elenco prodotti

Famiglie raggruppate per lubrificazione, manutenzione, spostamento angolare e sostituzione in pollici per scegliere la serie corretta prima di verificare le dimensioni.

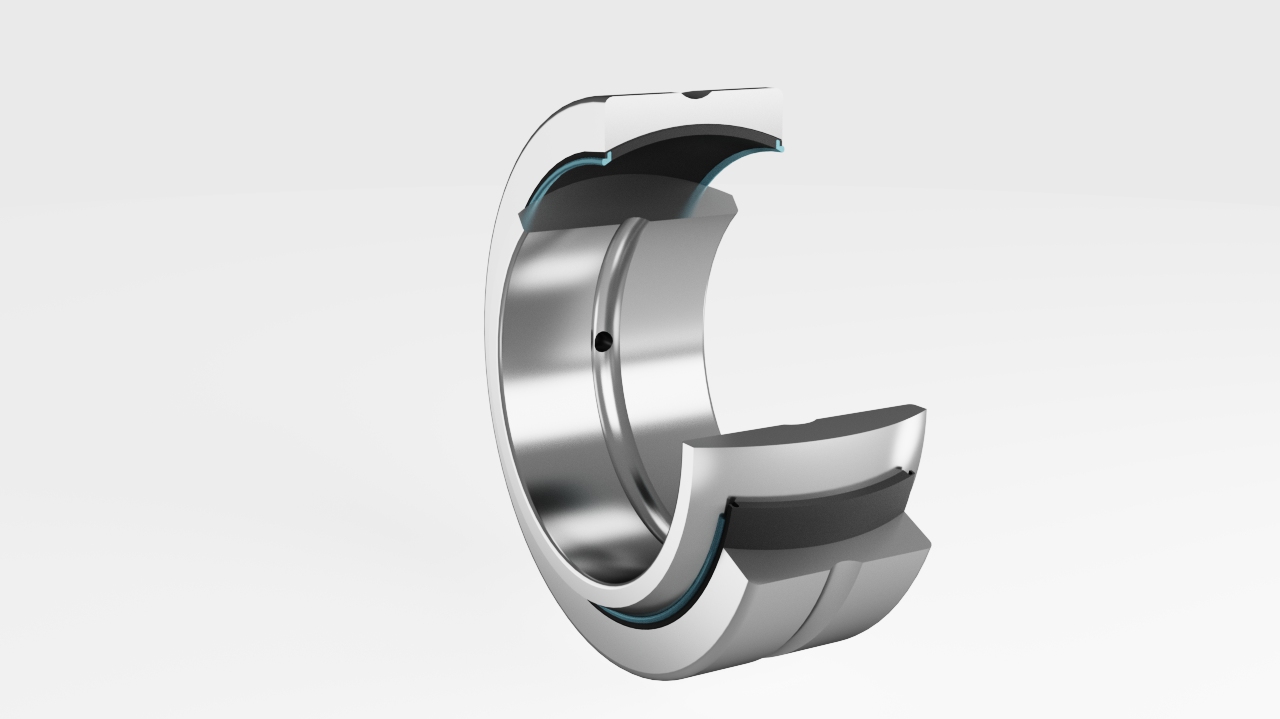

Snodo sferico GE ES in acciaio inossidabile

Snodi sferici con contatto acciaio-acciaio per carichi statici e dinamici elevati, adatti agli impianti in cui è prevista la rilubrificazione periodica.

Elevata capacità di carico: Gli anelli interni in acciaio inossidabile temprato e gli anelli esterni lavorati supportano il movimento oscillatorio sotto elevato carico radiale.
Struttura rilubrificabile: Scanalature e fori di lubrificazione possono essere configurati per distribuire il grasso nei punti di articolazione.
Sostituzione metrica: Le dimensioni comuni GE..ES coprono le posizioni dei collegamenti industriali, i cilindri e i perni delle apparecchiature.

Struttura e tipologia

Disegno della struttura dello snodo sferico GE ES

Disegno in sezione dello snodo sferico GE ES

GE..ES utilizza un contatto strisciante acciaio-acciaio con anello interno sferico, anello esterno, scanalatura di lubrificazione e foro di grasso. È la prima opzione quando la macchina dispone già di una routine di rilubrificazione.

Serie dimensionali metriche
Contatto strisciante acciaio-acciaio
Rilubrificazione consigliata per una lunga durata

Parametri

Modello	Alesaggio d (mm)	Diametro esterno D (mm)	Larghezza B (mm)	Carico dinamico C (kN)
GE 15 ES	15	26	12	17
GE 25 ES	25	42	20	48
GE 50 ES	50	75	35	156
GE 90 ES	90	130	60	490
GE 140 ES	140	210	90	1080
GE 17 ES 2RS	17	30	14	21
GE 35 ES 2RS	35	55	25	80
GE 60 ES 2RS	60	90	44	245
GE 110 ES 2RS	110	160	70	655
GE 180 ES 2RS	180	260	105	1530
GE 15 ES	15	26	12	17
GE 16 ES	16	30	14	21
GE 17 ES	17	30	14	21
GE 20 ES	20	35	16	30
GE 25 ES	25	42	20	48
GE 30 ES	30	47	22	62
GE 35 ES	35	55	25	80
GE 40 ES	40	62	28	100
GE 45 ES	45	68	32	127
GE 50 ES	50	75	35	156
GE 60 ES	60	90	44	245
GE 70 ES	70	105	49	315
GE 80 ES	80	120	55	400
GE 90 ES	90	130	60	490
GE 100 ES	100	150	70	610
GE 110 ES	110	160	70	655
GE 120 ES	120	180	85	950
GE 140 ES	140	210	90	1080
GE 160 ES	160	230	105	1370
GE 180 ES	180	260	105	1530
GE 15 ES 2RS	15	26	12	17
GE 16 ES 2RS	16	30	14	21
GE 17 ES 2RS	17	30	14	21
GE 20 ES 2RS	20	35	16	30
GE 25 ES 2RS	25	42	20	48
GE 30 ES 2RS	30	47	22	62
GE 35 ES 2RS	35	55	25	80
GE 40 ES 2RS	40	62	28	100
GE 45 ES 2RS	45	68	32	127
GE 50 ES 2RS	50	75	35	156
GE 60 ES 2RS	60	90	44	245
GE 70 ES 2RS	70	105	49	315
GE 80 ES 2RS	80	120	55	400
GE 90 ES 2RS	90	130	60	490
GE 100 ES 2RS	100	150	70	610
GE 110 ES 2RS	110	160	70	655
GE 120 ES 2RS	120	180	85	950
GE 140 ES 2RS	140	210	90	1080
GE 160 ES 2RS	160	230	105	1370
GE 180 ES 2RS	180	260	105	1530

Applicazione

Viene utilizzato nei perni dei cilindri idraulici, nei giunti dello sterzo marino, nei collegamenti delle macchine agricole e nei giunti compatti dove è accettabile l'ingrassaggio.

Richiedi informazioni sulla serie

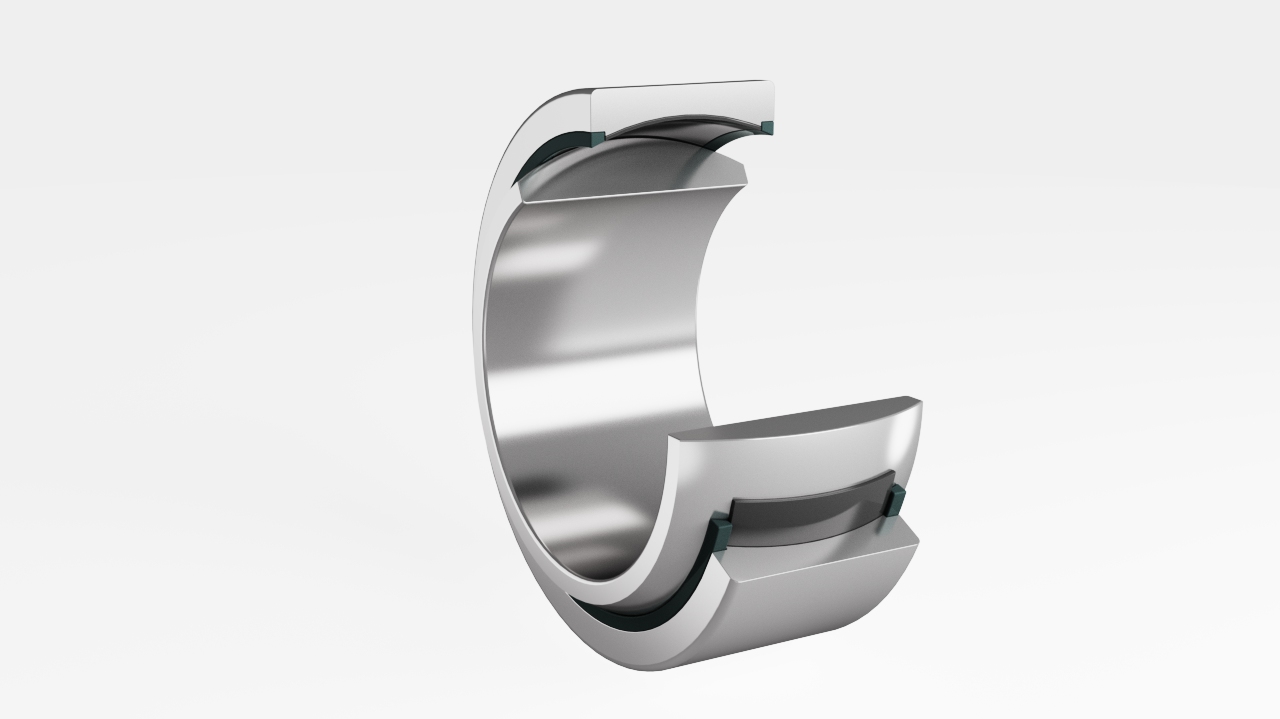

Snodo sferico in acciaio inossidabile esente da manutenzione

Snodi sferici con rivestimento in PTFE per funzionamento a secco, punti poco accessibili e ambienti puliti in cui la rilubrificazione è difficoltosa.

Superficie con PTFE: Il rivestimento aderente riduce l'attrito e consente il funzionamento a secco senza ingrassaggio periodico.
Funzionamento pulito: Indicato per macchinari soggetti a lavaggio, impianti alimentari, linee di confezionamento e applicazioni in cui la migrazione del grasso è un problema.
Configurazione rinforzata opzionale: Le dimensioni della serie GE..ET possono essere valutate quando serve un anello interno più largo o una struttura più robusta.

Struttura e tipologia

Disegno della struttura dello snodo sferico GE C esente da manutenzione

Disegno in sezione dello snodo sferico GE C esente da manutenzione

Le famiglie GE..C e GE..ET utilizzano un rivestimento composito in PTFE tra l'anello esterno e l'anello interno sferico. Vengono scelti quando la posizione necessita di un'oscillazione dolce con una manutenzione limitata.

Strato scorrevole esente da manutenzione
Meno attrito nel movimento oscillante
Adatto per posizioni difficili da raggiungere

Parametri

Modello	Alesaggio d (mm)	Diametro esterno D (mm)	Larghezza B (mm)	Carico dinamico C (kN)
GE 4 C	4	12	5	2.1
GE 15 C	15	26	12	17.6
GE 17 ET 2RS	17	30	14	30
GE 45 ET 2RS	45	68	32	180
GE 100 ET 2RS	100	150	70	865
GEG 6 C	6	16	9	5.85
GEG 20 C	20	42	25	51
GEG 45 ET 2RS	45	75	43	220
GEG 90 ET 2RS	90	150	85	865
GEG 180 ET 2RS	180	290	155	3000
GE 4 C	4	12	5	2.1
GE 5 C	5	14	6	3.6
GE 6 C	6	14	6	3.6
GE 8 C	8	16	8	5.85
GE 10 C	10	19	9	8.65
GE 12 C	12	22	10	11.4
GE 15 C	15	26	12	17.6
GE 17 C	17	30	14	22.4
GE 20 C	20	35	16	31.5
GE 25 C	25	42	20	51
GE 30 C	30	47	22	65.5
GE 17 ET 2RS	17	30	14	30
GE 20 ET 2RS	20	35	16	41.5
GE 25 ET 2RS	25	42	20	68
GE 30 ET 2RS	30	47	22	88
GE 35 ET 2RS	35	55	25	112
GE 40 ET 2RS	40	62	28	140
GE 45 ET 2RS	45	68	32	180
GE 50 ET 2RS	50	75	35	220
GE 60 ET 2RS	60	90	44	345
GE 70 ET 2RS	70	105	49	440
GE 80 ET 2RS	80	120	55	570
GE 90 ET 2RS	90	130	60	695
GE 100 ET 2RS	100	150	70	865
GE 110 ET 2RS	110	160	70	930
GE 120 ET 2RS	120	180	85	1340
GEG 4 C	4	14	7	3.6
GEG 5 C	5	16	9	5.8
GEG 6 C	6	16	9	5.85
GEG 8 C	8	19	11	8.65
GEG 10 C	10	22	12	11.4
GEG 12 C	12	26	15	17.6
GEG 15 C	15	30	16	22.4
GEG 17 C	17	35	20	31.5
GEG 20 C	20	42	25	51
GEG 25 C	25	47	28	65.5
GEG 30 C	30	55	32	112
GEG 30 ET 2RS	30	55	32	112
GEG 35 ET 2RS	35	62	35	140
GEG 40 ET 2RS	40	68	40	180
GEG 45 ET 2RS	45	75	43	220
GEG 50 ET 2RS	50	90	56	345
GEG 60 ET 2RS	60	105	63	440
GEG 70 ET 2RS	70	120	70	570
GEG 80 ET 2RS	80	130	75	695
GEG 90 ET 2RS	90	150	85	865
GEG 100 ET 2RS	100	160	85	930
GEG 110 ET 2RS	110	180	100	1340
GEG 120 ET 2RS	120	210	115	1500
GEG 140 ET 2RS	140	230	130	1930
GEG 160 ET 2RS	160	260	135	2160
GEG 180 ET 2RS	180	290	155	3000

Applicazione

Viene utilizzato nelle riempitrici alimentari, nell'automazione degli imballaggi, nei pannelli di accesso marino, nei collegamenti puliti e nelle apparecchiature in cui l'ingrassaggio regolare non è pratico.

Richiedi informazioni sulla serie

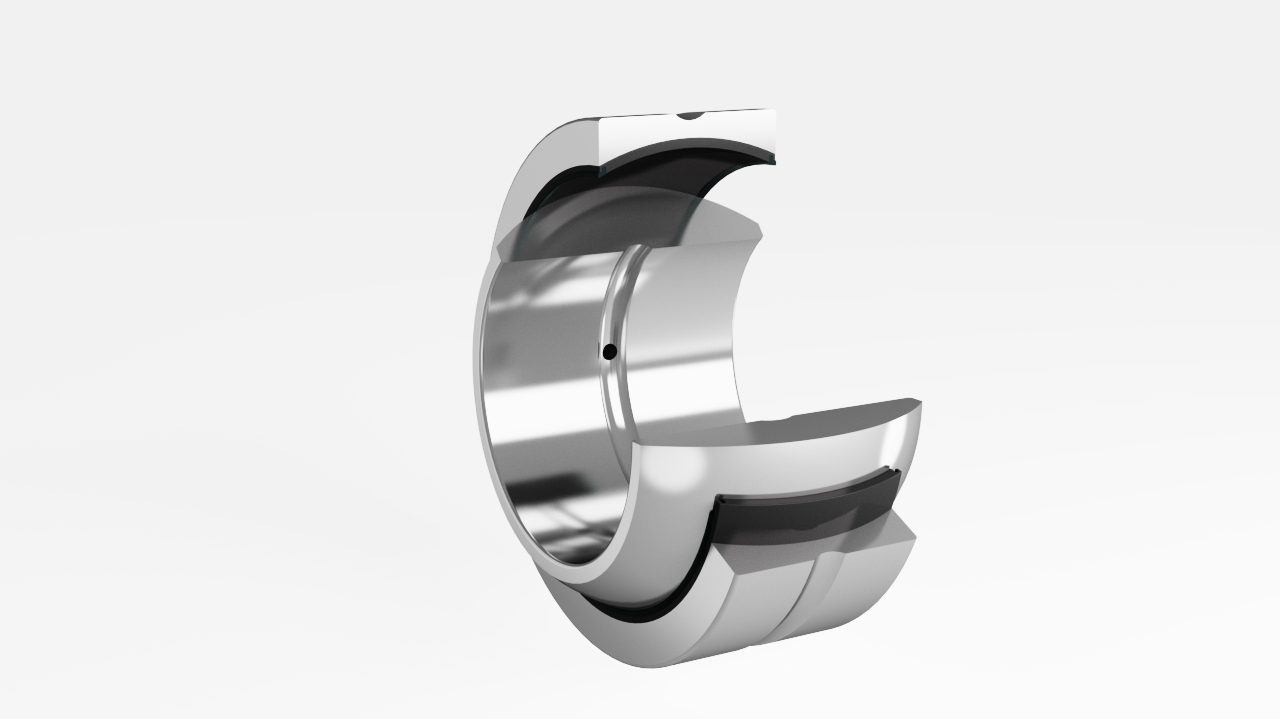

Opzioni di anello interno ampio e ad alto angolo per perni che richiedono un maggiore movimento angolare o resistenza al carico sui bordi.

Maggiore movimento angolare: Selezionato per posizioni in cui l'allineamento cambia durante il ciclo di movimento.
Anello interno più ampio: Le dimensioni dello stile GEG migliorano il supporto quando il giunto riceve un carico sui bordi o un contatto di montaggio più ampio.
Valutazione personalizzata: Possiamo verificare alesaggio, smusso, scanalatura e materiali speciali sulla base di disegni o campioni.

Struttura e tipologia

Disegno della struttura dello snodo sferico ad alto disallineamento GEG ES

Disegno in sezione dello snodo sferico ad alto disallineamento GEG ES

Le famiglie con disallineamento elevato utilizzano geometrie e larghezze dell'anello interno che consentono un angolo di giunzione maggiore rispetto ai cuscinetti compatti standard. L'angolo esatto deve essere confermato con il progetto di montaggio.

Ampie opzioni di anello interno
Maggiore angolo articolare
Utile per allineamenti imperfetti o geometrie in movimento

Parametri

Modello	Alesaggio d (mm)	Diametro esterno D (mm)	Larghezza B (mm)	Carico dinamico C (kN)
GEG 15 ES	15	30	16	21.2
GEG 30 ES	30	55	32	80
GEG 50 ES	50	90	56	245
GEG 90 ES	90	150	85	610
GEG 140 ES	140	230	130	1037
GEG 20 ES 2RS	20	42	25	48
GEG 40 ES 2RS	40	68	40	127
GEG 70 ES 2RS	70	120	70	400
GEG 110 ES 2RS	110	180	100	950
GEG 180 ES 2RS	180	290	155	2120
GEG 15 ES	15	30	16	21.2
GEG 17 ES	17	35	20	30
GEG 20 ES	20	42	25	48
GEG 25 ES	25	47	28	62
GEG 30 ES	30	55	32	80
GEG 35 ES	35	62	35	100
GEG 40 ES	40	68	40	127
GEG 45 ES	45	75	43	156
GEG 50 ES	50	90	56	245
GEG 60 ES	60	105	63	315
GEG 70 ES	70	120	70	400
GEG 80 ES	80	130	75	490
GEG 90 ES	90	150	85	610
GEG 100 ES	100	160	85	655
GEG 110 ES	110	180	100	950
GEG 120 ES	120	210	115	1080
GEG 140 ES	140	230	130	1037
GEG 160 ES	160	260	135	1530
GEG 180 ES	180	290	155	2120
GEG 15 ES 2RS	15	30	16	21.2
GEG 17 ES 2RS	17	35	20	30
GEG 20 ES 2RS	20	42	25	48
GEG 25 ES 2RS	25	47	28	62
GEG 30 ES 2RS	30	55	32	80
GEG 35 ES 2RS	35	62	35	100
GEG 40 ES 2RS	40	68	40	127
GEG 45 ES 2RS	45	75	43	156
GEG 50 ES 2RS	50	90	56	245
GEG 60 ES 2RS	60	105	63	315
GEG 70 ES 2RS	70	120	70	400
GEG 80 ES 2RS	80	130	75	490
GEG 90 ES 2RS	90	150	85	610
GEG 100 ES 2RS	100	160	85	655
GEG 110 ES 2RS	110	180	100	950
GEG 120 ES 2RS	120	210	115	1080
GEG 140 ES 2RS	140	230	130	1037
GEG 160 ES 2RS	160	260	135	1530
GEG 180 ES 2RS	180	290	155	2120

Applicazione

Viene utilizzato sulle estremità di cilindri idraulici, apparecchiature di sollevamento, gruppi sterzanti, collegamenti articolati e macchinari in cui il giunto non è perfettamente allineato durante la corsa.

Richiedi informazioni sulla serie

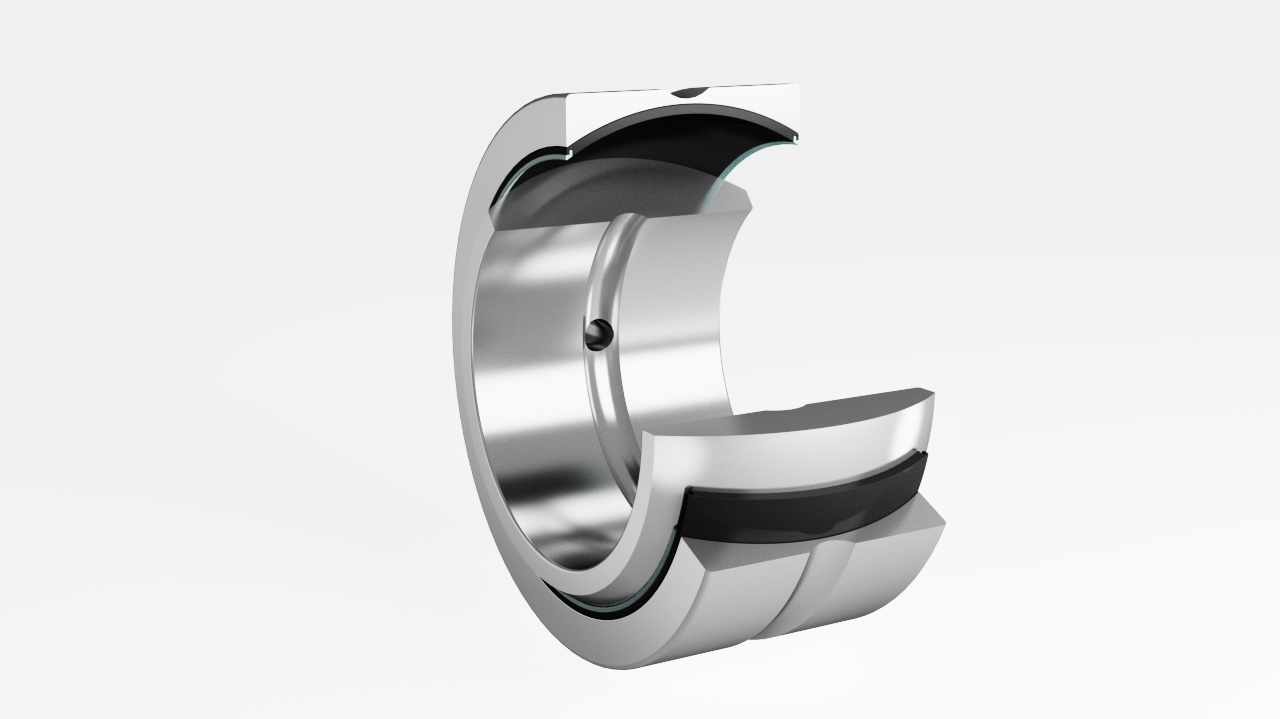

Snodo sferico in acciaio inox GEZ pollici

Snodi sferici con dimensioni imperiali per ricambi e macchinari destinati all'esportazione, progettati con alesaggio e alloggiamento in pollici.

Ricambi in pollici: La serie GEZ consente di sostituire componenti su apparecchiature imperiali senza riprogettare l'assieme.
Molteplici superfici di contatto: Le strutture acciaio-acciaio e PTFE possono essere riviste in base al carico e alle condizioni di manutenzione.
Supporto per attrezzature per l'esportazione: Utile quando i disegni OEM o i campioni sostitutivi specificano le dimensioni in pollici.

Costruzione e tipologia

Disegno strutturale dello snodo sferico GEZ ES in pollici

Disegno in sezione dello snodo sferico GEZ ES in pollici

La serie GEZ in pollici segue i requisiti dimensionali imperiali pur mantenendo la funzione principale: disallineamento angolare, movimento oscillante e trasferimento del carico radiale.

Foro imperiale e diametro esterno
Opzioni acciaio-acciaio o PTFE
Supporto sostitutivo per macchinari destinati all'esportazione

Parametri

Modello	Alesaggio d (in)	Diametro esterno D (in)	Larghezza B (in)	Carico dinamico C (kN)
GEZ 12 ES	0.5	0.875	0.437	13.7
GEZ 31 ES	1.25	2	1.093	86.5
GEZ 57 ES	2.25	3.562	1.969	280
GEZ 82 ES	3.25	5.125	2.844	600
GEZ 114 ES	4.5	7	3.937	1120
GEZ 22 ES 2RS	0.875	1.437	0.765	42.5
GEZ 44 ES 2RS	1.75	2.812	1.531	170
GEZ 69 ES 2RS	2.75	4.375	2.406	375
GEZ 101 ES 2RS	4	6.25	3.5	900
GEZ 152 ES 2RS	6	8.75	4.75	1730
GEZ 12 ES	0.5	0.875	0.437	13.7
GEZ 15 ES	0.625	1.062	0.547	22
GEZ 19 ES	0.75	1.250	0.659	31.5
GEZ 22 ES	0.875	1.437	0.765	42.5
GEZ 25 ES	1	1.625	0.875	54
GEZ 31 ES	1.25	2	1.093	86.5
GEZ 34 ES	1.375	2.187	1.187	102
GEZ 38 ES	1.5	2.437	1.321	122
GEZ 44 ES	1.75	2.812	1.531	170
GEZ 50 ES	2	3.187	1.75	224
GEZ 57 ES	2.25	3.562	1.969	280
GEZ 63 ES	2.5	3.937	2.187	355
GEZ 69 ES	2.75	4.375	2.406	375
GEZ 76 ES	3	4.750	2.625	500
GEZ 82 ES	3.25	5.125	2.844	600
GEZ 88 ES	3.5	5.5	3.062	680
GEZ 95 ES	3.75	5.875	3.281	780
GEZ 101 ES	4	6.25	3.5	900
GEZ 107 ES	4.25	6.625	3.719	1000
GEZ 114 ES	4.5	7	3.937	1120
GEZ 120 ES	4.75	7.375	4.156	1250
GEZ 127 ES	5	7.75	4.375	1400
GEZ 152 ES	6	8.75	4.75	1730
GEZ 19 ES 2RS	0.75	1.250	0.659	31.5
GEZ 22 ES 2RS	0.875	1.437	0.765	42.5
GEZ 25 ES 2RS	1	1.625	0.875	54
GEZ 31 ES 2RS	1.25	2	1.093	86.5
GEZ 34 ES 2RS	1.375	2.187	1.187	102
GEZ 38 ES 2RS	1.5	2.437	1.321	122
GEZ 44 ES 2RS	1.75	2.812	1.531	170
GEZ 50 ES 2RS	2	3.187	1.75	224
GEZ 57 ES 2RS	2.25	3.562	1.969	280
GEZ 63 ES 2RS	2.5	3.937	2.187	355
GEZ 69 ES 2RS	2.75	4.375	2.406	375
GEZ 76 ES 2RS	3	4.750	2.625	500
GEZ 82 ES 2RS	3.25	5.125	2.844	600
GEZ 88 ES 2RS	3.5	5.5	3.062	680
GEZ 95 ES 2RS	3.75	5.875	3.281	780
GEZ 101 ES 2RS	4	6.25	3.5	900
GEZ 107 ES 2RS	4.25	6.625	3.719	1000
GEZ 114 ES 2RS	4.5	7	3.937	1120
GEZ 120 ES 2RS	4.75	7.375	4.156	1250
GEZ 127 ES 2RS	5	7.75	4.375	1400
GEZ 152 ES 2RS	6	8.75	4.75	1730

Applicazione

Viene utilizzato su apparecchiature industriali destinate all'esportazione, componenti marini, ricambi nordamericani e macchinari personalizzati con alloggiamento in pollici.

Richiedi informazioni sulla serie

Dove si utilizzano gli snodi sferici in acciaio inossidabile

Gli snodi sferici LINOX in acciaio inossidabile sono destinati ad ambienti dinamici severi, nei quali le versioni cromate o zincate si deteriorano più rapidamente.

Hydraulic CylindersMounted to pivot joints, clevis assemblies, cylinders, and articulated linkages to resist corrosion and maintain alignment.

Scelta del grado

La scelta del materiale controlla la resistenza alla corrosione, la durezza e la durata.

Confronta i materiali

Grado del materiale

Descrizione

304Industria alimentare

Per uso alimentare / standard

Grado austenitico per impiego generale in ambienti umidi e soggetti a pulizia ordinaria.

316Uso marino

Grado marino / servizio severo

Il molibdeno migliora la resistenza ai cloruri in ambienti marini, durante i lavaggi e in presenza di agenti chimici.

440Elevata durezza

440C / grado per superfici di contatto

Acciaio inossidabile martensitico ad alta durezza per anelli interni e superfici di contatto soggette a usura critica.

Domande tecniche frequenti

Risposte su tolleranze, standard dimensionali, selezione dei materiali e richieste personalizzate.

Qual è la differenza tra la serie E e la serie K?

La serie E segue la norma ISO 12240-4 dim-E e solitamente ha un anello interno più stretto. La serie K è più ampia e in genere consente angoli di giunzione più ampi.

Fornite sfere interne 17-4PH come standard?

440C è il punto di partenza abituale per gli anelli interni sferici ad alta durezza. Il 17-4PH può essere valutato per richieste personalizzate ad alta resistenza.

Posso personalizzare l'alesaggio o la larghezza?

Sì. Possiamo verificare alesaggio, diametro esterno, larghezza, scanalatura, foro di lubrificazione e combinazioni di materiali sulla base di disegni o campioni.

Richiesta di progetto

Richiedi informazioni sul prodotto: Snodi sferici

Compila i dati di contatto obbligatori e aggiungi le informazioni sul progetto già disponibili. Il nostro team tecnico-commerciale esaminerà la richiesta e risponderà via email.

Snodi sferici
in acciaio inossidabile

Elenco prodotti

Richiede lubrificazione Serie GE..ES

Senza manutenzione Serie GE..C / GE..ET

Elevato disallineamento Serie GEG / GE..LO

Serie in pollici Serie GEZ

Dove si utilizzano gli snodi sferici in acciaio inossidabile

Scelta del grado

Domande tecniche frequenti

Richiedi informazioni sul prodotto: Snodi sferici

Snodi sferici in acciaio inossidabile

Elenco prodotti

Richiede lubrificazione Serie GE..ES

Senza manutenzione Serie GE..C / GE..ET

Elevato disallineamento Serie GEG / GE..LO

Serie in pollici Serie GEZ

Dove si utilizzano gli snodi sferici in acciaio inossidabile

Scelta del grado

Domande tecniche frequenti

Prodotti correlati

Teste a snodo

Perni folli

Cuscinetti ibridi in ceramica

Forcelle e attacchi a forcella

Richiedi informazioni sul prodotto: Snodi sferici

Snodi sferici
in acciaio inossidabile
