Perni folli
in acciaio inossidabile

Perni folli e rulli di appoggio a perno per guide, camme, sistemi di indicizzazione e macchinari sottoposti a lavaggio. Serie principali KR, KRV, KRE, KRVE, NUKR, NUKRE, PWKR..2RS e PWKRE..2RS.

  • Certificazione ISO 9001:2015
  • Serie KR / KRV / KRE / KRVE
  • Serie rinforzate NUKR / PWKR
  • Disegni inox personalizzati
Vedi catalogo Richiedi un preventivo

Elenco prodotti

Raggruppati per perni folli a rullini e rulli di appoggio rinforzati, per scegliere la famiglia prima di verificare diametro, filettatura, tenuta e regolazione eccentrica.

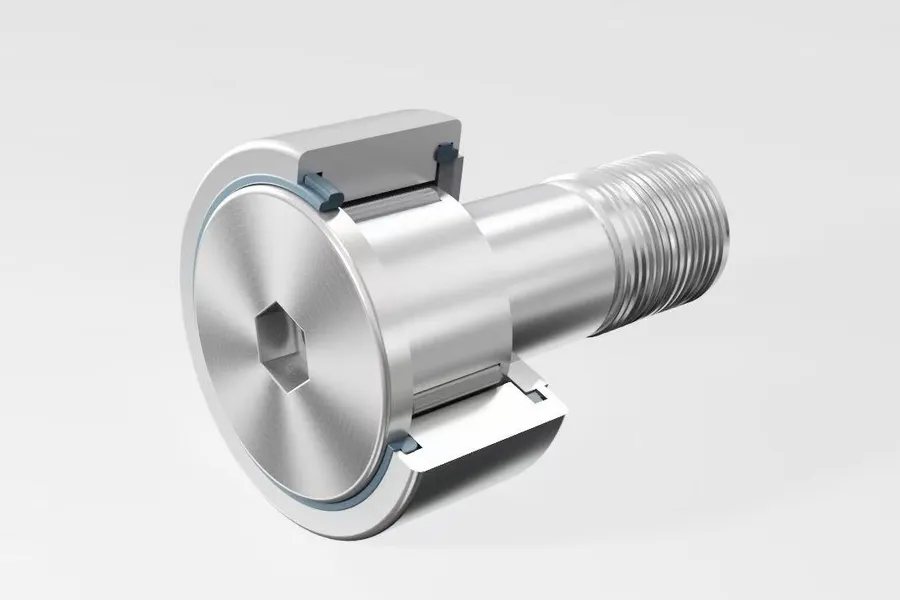

Perno folle a rullini in acciaio inossidabile

Rullini compatti di tipo a perno per meccanismi a camme, scanalature di guida e gruppi che seguono rotaie dove un diametro piccolo deve supportare carichi radiali ripetuti.

  • Struttura a rullini: Le famiglie KR e KRE utilizzano rullini per sostenere carichi radiali elevati in un cuscinetto compatto montato su perno.
  • Opzioni sigillate in PP: KR..PP, KRV..PP, KRE..PP e KRVE..PP aggiungono guarnizioni contro polvere, spruzzi e lavaggi leggeri.
  • Regolazione eccentrica: KRE e KRVE includono un perno eccentrico per regolare il gioco rispetto alla guida durante l'installazione.
Struttura e tipologia

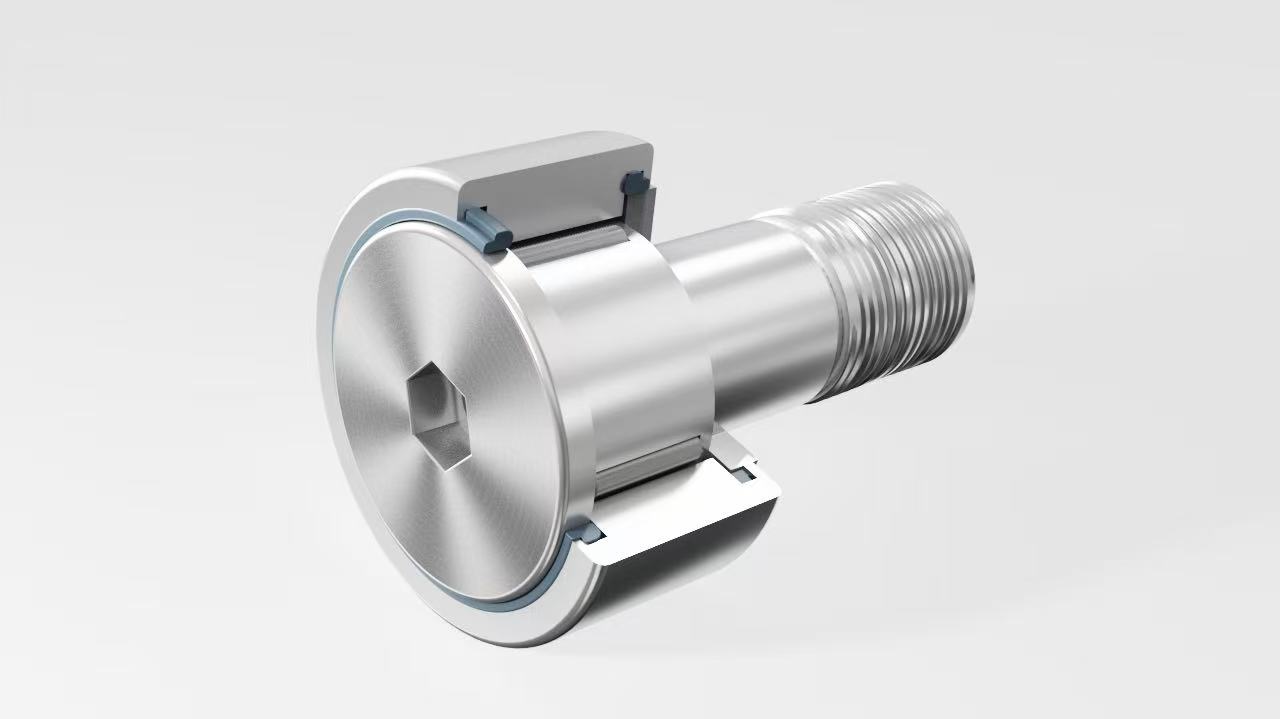

Disegno CAD di un perno folle a rullini

I perni folli a rullini combinano un anello esterno di forte spessore, un gruppo a rullini con gabbia o a pieno riempimento, un perno filettato e tenute opzionali. KR/KRV sono concentrici; KRE/KRVE aggiungono la regolazione eccentrica.

  • KR e KRE: versione con gabbia a rullini
  • KRV e KRVE: versione a pieno riempimento
  • Suffisso PP: versione con tenute contro la contaminazione
Parametri
Applicazione

Viene utilizzato in macchine confezionatrici, riempitrici, tavole indicizzate, azionamenti a camme, guide, macchine alimentari e automazione dove i rulli compatti seguono un percorso controllato.

Richiedi informazioni sulla serie
Rullo di appoggio rinforzato a perno in acciaio inossidabile

Rulli guida rinforzati di tipo bullonato per applicazioni con carico radiale maggiore, impatto e guida esposta dove è richiesto un assemblaggio più robusto.

  • Configurazione per carichi elevati: Le famiglie NUKR e PWKR sono indicate per guide pesanti, piastre a camma e urti ripetuti.
  • Tipi sigillati 2RS: PWKR..2RS e PWKRE..2RS proteggono gli elementi volventi in macchinari polverosi o puliti frequentemente.
  • Perno concentrico o eccentrico: NUKRE e PWKRE consentono di regolare la pressione di contatto e il gioco rispetto alla pista.
Struttura e tipologia
Disegno CAD della struttura di un rullo di appoggio a perno

I rulli di appoggio a perno utilizzano un robusto anello esterno ed elementi volventi rinforzati per applicazioni gravose su guide e piste. NUKR/PWKR sono concentrici; NUKRE/PWKRE aggiungono la regolazione eccentrica.

  • Anello esterno spesso per il contatto diretto con la pista
  • Gruppo volvente rinforzato
  • Versioni 2RS con tenute per servizio protetto
Parametri
ModelloDiametro rullo D (mm)Perno d1 (mm)Lunghezza L (mm)Carico dinamico C (kN)Velocità limite (rpm)
NUKR 35351652156500
NUKR 4040185818.45500
NUKR 47472066284200
NUKR 52522066294200
NUKR 62622480402600
NUKR 7272248044.52600
NUKR 808030100691800
NUKR 909030100791800
NUKR 35351652156500
NUKR 4040185818.45500
NUKR 47472066284200
NUKR 52522066294200
NUKR 62622480402600
NUKR 7272248044.52600
NUKR 808030100691800
NUKR 909030100791800
Applicazione

Viene utilizzato nelle guide di trasporto, nei sistemi robotizzati, nelle linee di imballaggio, nella lavorazione dei metalli, nelle riempitrici e nell'automazione personalizzata con carico radiale elevato o d'urto.

Richiedi informazioni sulla serie

Dove si utilizzano i perni folli in acciaio inossidabile?

I perni folli e i rulli di appoggio in acciaio inossidabile si impiegano quando un rullo segue una camma, una guida o una pista soggetta a carichi radiali ripetuti.

Guide Rail Systems - Perni folli
Guide Rail SystemsMounted along machine frames, plates, and moving carriages to guide repeated linear or curved motion.

Scelta del grado

La selezione del materiale deve bilanciare la resistenza alla corrosione, la durezza del contatto volvente e il livello di pulizia o esposizione.

Confronta i materiali
Grado del materialeDescrizione
420Uso generale nelle guide

Grado inossidabile temprato

Utile per bulloni e anelli esterni che necessitano di resistenza alla corrosione e maggiore durezza rispetto ai gradi austenitici.

440CElevata durezza

Grado per il contatto volvente

Acciaio inossidabile martensitico ad alta durezza per rulli, rullini e piste soggetti a usura critica.

304 / 316Lavaggio

Opzioni inossidabili per il lavaggio

Opzioni austenitiche per alloggiamenti, bulloni e assemblaggi speciali esposti ad ambienti alimentari o marini.

Domande tecniche frequenti

Risposte sulla selezione della serie, sui suffissi delle guarnizioni, sulla regolazione eccentrica e sui requisiti inossidabili personalizzati.

Qual è la differenza tra i perni folli KR e KRV?

KR è la versione standard con gabbia a rullini. KRV utilizza un completo riempimento di rullini ed è spesso preferito quando serve una maggiore capacità di carico radiale a velocità inferiori.

Cosa significano PP e 2RS nelle serie di perni folli?

PP e 2RS identificano versioni con tenute. Sono indicate quando il rullo è esposto a polvere, spruzzi, cicli di pulizia o accesso limitato per la manutenzione.

Quando dovrei scegliere KRE, KRVE, NUKRE o PWKRE?

Scegliere le versioni con perno eccentrico quando occorre regolare la posizione del rullo e la distanza rispetto alla guida dopo il montaggio.
