Perché l’acciaio standard è rischioso in mare

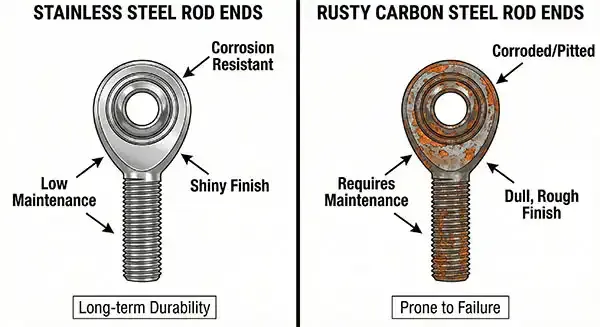

Martinetti di governo, bracci del timone, comandi dell’acceleratore e leveraggi esposti possono essere soggetti a spruzzi salini, umidità, vibrazioni e immersioni intermittenti. Se graffiato, l’acciaio al carbonio zincato può perdere la protezione superficiale, lasciando lo snodo vulnerabile a ruggine e bloccaggio.
Nella timoneria, una testa a snodo bloccata o fortemente corrosa non rappresenta soltanto un problema estetico: può aumentare lo sforzo al timone, creare gioco o ridurre l’affidabilità di un collegamento critico.
La timoneria marina è un’applicazione severa perché il leveraggio è spesso esposto, rilevante per la sicurezza e difficile da proteggere completamente. La testa a snodo deve sostenere il carico consentendo il movimento angolare e continuare a svolgere questa funzione dopo l’esposizione a salsedine e vibrazioni e nel corso di ripetuti intervalli di ispezione.
L’abbinamento dei materiali è determinante
Una configurazione pratica per impiego marino può unire un corpo in acciaio inossidabile resistente alla corrosione a una sfera in acciaio inossidabile temprato, dove serve maggiore resistenza all’usura. I gradi 304, 316 e 440C rispondono a esigenze diverse.
Il 316 viene normalmente valutato per la ferramenta esposta all’acqua salata. Il 440C è preso in considerazione quando durezza e usura da contatto sono prioritarie, ma non offre lo stesso comportamento del 316 nei confronti della corrosione.
| Componente | Aspetto da valutare | Orientamento comune |
|---|---|---|
| Corpo della testa a snodo | Salsedine, corrosione della filettatura, macchie visibili | Acciaio inossidabile 316 per impiego marino esposto |
| Sfera | Usura da scorrimento, durezza, pressione di contatto | 440C o altro acciaio inossidabile temprato dove l’usura è critica |
| Rivestimento / pista | Accessibilità per l’ingrassaggio, attrito, intervallo di manutenzione | Con rivestimento in PTFE o lubrificato, in base al piano di manutenzione |
| Controdado / rondella | Corrosione interstiziale e grippaggio | Acciaio inossidabile compatibile e lubrificante di montaggio |
| Perno / staffa | Accoppiamento galvanico e gioco | Materiale compatibile e verifica dell’accoppiamento foro-perno |
Per questo la definizione «tutto in acciaio inossidabile» non è una specifica completa. Il materiale deve essere scelto in funzione del ruolo di ogni componente. La guida ai materiali permette di confrontare 304, 316, 440C e 17-4PH.
Verifiche su carico e sicurezza
Le timonerie marine possono subire vibrazioni, urti e disallineamenti. La testa a snodo va scelta considerando foro, filettatura, carico statico e dinamico, angolo di articolazione e direzione della forza nel leveraggio.
Non basarsi soltanto sulla misura della filettatura. Due teste a snodo con la stessa filettatura possono avere larghezze del corpo, dimensioni della sfera, rivestimenti e capacità di carico differenti.
Occorre inoltre verificare se il giunto lavora a trazione, compressione, carico laterale o carico alternato. Una testa che si avvita correttamente può comunque essere inadatta se larghezza della sfera, angolo di disallineamento o resistenza del corpo non corrispondono alla geometria della timoneria.
Controlli da includere nella specifica:
- Diametro del foro e del perno.
- Filettatura maschio o femmina, destrorsa o sinistrorsa.
- Diametro e passo della filettatura.
- Larghezza del corpo e della sfera.
- Carico statico e dinamico richiesti.
- Angolo di disallineamento lungo l’intera corsa di governo.
- Tipo di esposizione: cabina protetta, coperta, zona degli spruzzi o immersione intermittente.
- Documentazione richiesta: disegno, certificato del materiale, rapporto di ispezione o approvazione del campione.
Soluzioni esenti da manutenzione
Le teste a snodo con rivestimento in PTFE possono ridurre la necessità di lubrificazione dove l’ingrassaggio periodico è difficile. È un vantaggio nei leveraggi marini esposti o poco accessibili, ma il rivestimento deve comunque essere verificato rispetto a carico, angolo di movimento e contaminazione.
Per un progetto di sostituzione, inviare codice del componente esistente, disegno o misure del campione, in modo da identificare la serie e il verso della filettatura corretti.
Le teste a snodo acciaio-acciaio lubrificate possono rimanere una soluzione valida con carichi elevati e manutenzione agevole. Il problema è che molti leveraggi marini non vengono ingrassati regolarmente dopo l’installazione. Se il piano di manutenzione è incerto, è opportuno valutare una struttura esente da manutenzione.
| Tipo di testa a snodo | Impiego più adatto | Aspetti critici |
|---|---|---|
| Con rivestimento in PTFE, esente da manutenzione | Leveraggi di sterzo difficili da raggiungere e gruppi puliti | Verificare carico e idoneità del rivestimento |
| Acciaio-acciaio lubrificato | Carichi più elevati con manutenzione programmata | Dilavamento del grasso e intervalli di manutenzione non rispettati |
| Corpo in 316 e sfera temprata | Esposizione all’acqua salata con requisiti di usura | Bilanciare resistenza alla corrosione e durezza di contatto |
| Acciaio al carbonio rivestito | Zone protette e poco corrosive | Rischio di ruggine se il rivestimento si graffia |
Segnali che indicano la necessità di sostituzione
Controllare le teste a snodo della timoneria marina in presenza di:
- ruggine o vaiolatura visibili vicino alla filettatura o alla sfera;
- aumento del gioco nel leveraggio;
- movimento irregolare o impuntamenti durante la corsa di governo;
- controdadi danneggiati o filettature di regolazione grippate;
- usura del rivestimento, allentamento o rumori anomali;
- corrosione attorno a perni, staffe o rondelle adiacenti.
Se la sostituzione è urgente, non affidarsi alla sola fotografia. Misurare foro, filettatura, larghezza del corpo e della sfera e distanza centro-estremità. Se l’applicazione è critica per la sicurezza, verificare capacità di carico e materiale anziché limitarsi alla forma complessiva.
Pagine correlate:
- consultare le teste a snodo in acciaio inossidabile per serie e strutture disponibili;
- confrontare 316 e 304 in acqua salata prima di scegliere il materiale del corpo;
- applicare le indicazioni per prevenire il grippaggio delle filettature durante il montaggio di controdadi e teste a snodo in acciaio inossidabile.
Indicazioni per l’acquisto dei ricambi
I progetti di ricambio per il settore marino iniziano spesso da un componente usurato e da una richiesta urgente. L’approccio più sicuro consiste nell’identificare sia la corrispondenza dimensionale sia il requisito del materiale. Una testa a snodo compatibile con la vecchia filettatura può avere larghezza della sfera, rivestimento o resistenza alla corrosione non adatti alla posizione di governo.
Nella richiesta includere:
- fotografie nitide laterali, frontali e dell’estremità filettata;
- interasse o distanza centro-estremità, se pertinente;
- diametro del foro e accoppiamento con il perno;
- filettatura esterna o interna, verso e passo;
- larghezza del corpo e della sfera;
- marcature del materiale o vecchio codice articolo;
- indicazione se il componente lavora sopra coperta, sotto coperta o in prossimità dell’umidità di sentina.
Se il componente originale ha ceduto per corrosione, non replicarne automaticamente il materiale. Verificare se la causa è stata salsedine, ferramenta incompatibile, acqua stagnante, mancata lubrificazione o sovraccarico. Il ricambio potrebbe richiedere un diverso grado di acciaio inossidabile, una struttura con rivestimento in PTFE o un abbinamento migliore di controdado e rondella.
Regola conclusiva per la scelta
Nelle timonerie marine l’affidabilità viene prima della somiglianza estetica. La testa a snodo scelta deve adattarsi alla geometria del leveraggio, sostenere il carico, resistere ai cloruri e rimanere regolabile senza grippaggio della filettatura. Ciò richiede normalmente di valutare insieme testa a snodo, dado, rondella, perno e staffa, anziché acquistare il cuscinetto come componente isolato.
