Risposta rapida
“Heim joint” è comunemente usato, soprattutto in Nord America, come sinonimo di rod end bearing: in italiano, una testa a snodo. Il termine ricorre nei leveraggi, nel motorsport, nelle timonerie e nei bracci di comando. In una specifica tecnica è più sicuro indicare “testa a snodo” o “rod end bearing” insieme a foro, filettatura, verso della filettatura, materiale, rivestimento e carico.
La distinzione terminologica è utile perché lo stesso componente può avere nomi diversi su disegni, cataloghi e documenti di manutenzione. Il nome descrive la famiglia; sono i dettagli a stabilire se il pezzo può essere montato nel leveraggio.
Perché i nomi si sovrappongono
Il nome “Heim joint” deriva da HEIM Bearings, marchio storico di rod end bearings oggi associato a RBC Bearings. RBC continua a catalogare prodotti come Heim rod end bearings, motivo per cui il marchio è entrato nel linguaggio comune.
Altri costruttori e le norme impiegano termini generici come “rod end” e “rod end bearing”. SKF raggruppa le teste a snodo con gli snodi sferici, mentre ISO 12240-4 definisce dimensioni, tolleranze e gioco radiale interno delle spherical plain bearing rod ends. In una richiesta a LINOX entrambi i nomi sono comprensibili; occorre poi tradurli in una specifica verificabile.
Confronto tra heim joint e testa a snodo
| Aspetto | Heim joint | Testa a snodo / rod end bearing |
|---|---|---|
| Significato corrente | Nome comune per un’articolazione con sfera | Termine tecnico e di catalogo per la stessa famiglia generale |
| Uso tipico | Nord America, motorsport, timonerie e leveraggi personalizzati | Cataloghi industriali, disegni, norme e richieste di offerta |
| Struttura | Corpo con stelo, sfera o inserto sferico, filettatura esterna o interna | Corpo con stelo, sfera o inserto sferico, filettatura esterna o interna |
| Rischio di errore | Considerare sufficiente il solo nome | Omettere serie, verso della filettatura o sistema metrico/in pollici |
| Verifica per l’inox | Grado del corpo, materiale della sfera, grippaggio, rivestimento e fissaggi | Gli stessi elementi |
Nella maggior parte degli acquisti non si tratta quindi di scegliere fra due prodotti estranei. Le decisioni effettive riguardano filettatura esterna o interna, serie metrica o in pollici, contatto lubrificato o esente da manutenzione e combinazione dei materiali.
Dati da verificare prima di considerarli intercambiabili
Non approvare un ricambio soltanto perché il nome coincide. Controllare:
- Diametro del foro e dimensione del perno.
- Filettatura esterna o interna.
- Filettatura destrorsa o sinistrorsa.
- Diametro e passo, specificando serie metrica o in pollici.
- Distanza tra centro del foro ed estremità e altre quote del corpo.
- Larghezza della sfera e del corpo e angolo di disallineamento disponibile.
- Tipo di contatto: PTFE, bronzo, acciaio-acciaio o struttura speciale.
- Materiali di corpo, sfera, dado, rondella e perno.
- Direzione del carico, ciclo di lavoro, vibrazioni e urti.
Nei componenti inossidabili, i fissaggi circostanti sono importanti quanto il cuscinetto. Un corpo in acciaio inossidabile 316 non protegge il sistema se controdado, rondella, perno o staffa si corrodono per primi.
Come l’acciaio inossidabile cambia la scelta
Molti heim joint commerciali sono realizzati in acciaio al carbonio, acciaio legato, acciaio zincato o con componenti cromati. Possono funzionare in ambienti asciutti e protetti, ma non sono necessariamente adatti a nebbia salina, lavaggio, macchine alimentari, sostanze chimiche o uso esterno.
| Componente | Opzione da valutare | Perché è importante |
|---|---|---|
| Corpo | Acciaio inossidabile 304 o 316, in base all’esposizione | Determina la resistenza alla corrosione di stelo e corpo |
| Sfera | Acciaio inossidabile 440C o altro grado duro se prevale l’usura | Deve mantenere durezza e scorrevolezza sotto pressione |
| Rivestimento o pista | PTFE, bronzo o contatto lubrificato | Determina attrito, manutenzione e regolarità del movimento |
| Filettatura e dado | Accoppiamento inox con lubrificante o antigrippante | Riduce il rischio di grippaggio durante montaggio e regolazione |
| Perno e staffa | Materiali compatibili e accoppiamento corretto | Evita di trasferire corrosione o gioco ai componenti vicini |
Per un’applicazione marina, consultare il confronto tra acciaio inossidabile 316 e 304. Se il problema riguarda la filettatura, verificare il grippaggio delle teste a snodo in acciaio inossidabile prima di sostituire soltanto il corpo.

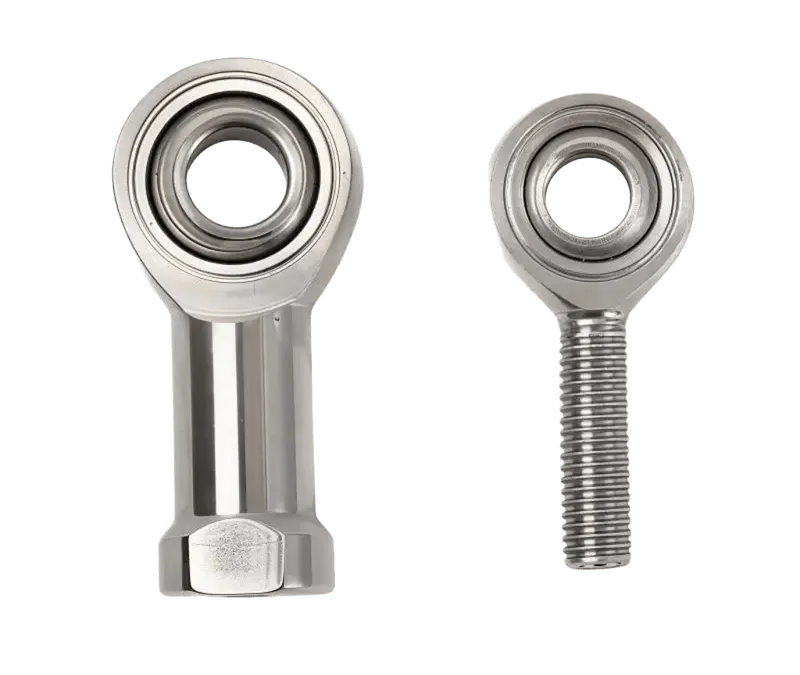

Filettatura esterna o interna, serie metrica o in pollici
Il nome “heim joint” non specifica il tipo o il verso della filettatura, né indica se il componente appartiene a una serie in pollici, a una serie metrica SA/SI o a un’esecuzione su disegno.
- Filettatura esterna: lo stelo viene avvitato in un componente con filettatura interna.
- Filettatura interna: lo stelo riceve una barra o un perno filettato.
- Serie metrica: frequente su macchine industriali, automazione e disegni destinati all’esportazione.
- Serie in pollici: comune nei ricambi per attrezzature nordamericane e nei leveraggi meno recenti.
- Esecuzione esente da manutenzione: indicata dove la lubrificazione è difficile o la contaminazione va ridotta.
- Esecuzione lubrificata: da valutare per carichi elevati quando è disponibile una manutenzione programmata.
Per un ricambio, inviare il codice precedente, un disegno o un campione misurato. Una fotografia raramente permette di stabilire verso e passo della filettatura, tolleranza del foro o larghezza della sfera.
Differenza rispetto a uno snodo sferico
Una testa a snodo comprende corpo e stelo e può essere collegata direttamente a un leveraggio filettato. Uno snodo sferico radiale è normalmente un inserto privo di corpo filettato, da montare in un alloggiamento o in una staffa.
Se l’assieme richiede un’estremità filettata, il punto di partenza è una testa a snodo in acciaio inossidabile. Se l’alloggiamento esiste già e serve soltanto l’elemento sferico, può essere più adatto uno snodo sferico. Le due famiglie condividono alcuni principi di funzionamento, ma non si ordinano allo stesso modo.
Esempi applicativi
In una timoneria marina il componente può essere chiamato “heim joint inox”. LINOX lo esamina come testa a snodo e verifica materiale del corpo e della sfera, verso della filettatura, foro, accoppiamento con il perno ed esposizione all’acqua salata.
Nelle macchine alimentari o soggette a lavaggio, la ricerca può partire da “stainless rod end”. Restano necessarie le stesse verifiche: resistenza alla corrosione, facilità di pulizia, lubrificazione, rivestimento e compatibilità di dadi e perni.
Nel motorsport o sulle attrezzature esterne “heim joint” è un termine usuale. Se si passa dall’acciaio zincato all’inox a causa della corrosione, non basta confrontare la filettatura: occorre controllare anche larghezza, angolo, rivestimento e carico.
Come specificare il componente
Una richiesta completa dovrebbe comprendere:
- nome o codice riportato sul vecchio componente;
- diametro del foro e dimensione del perno;
- filettatura esterna o interna, diametro, passo e verso;
- larghezza di corpo e sfera e distanza centro-estremità;
- materiale preferito: 304, 316, 440C, 17-4PH o soluzione personalizzata;
- contatto esente da manutenzione, lubrificato o equivalente all’esecuzione esistente;
- ambiente: interno, esterno, nebbia salina, lavaggio, sostanze chimiche o macchina alimentare;
- direzione del carico, angolo di movimento ed eventuale funzione critica per la sicurezza;
- fotografie, disegno, campione guasto o numero di parte attuale.
Se il pezzo è conosciuto con entrambi i nomi, riportarli nella richiesta — per esempio “testa a snodo inox / heim joint di ricambio” — e aggiungere dimensioni, materiale, rivestimento e applicazione.
Riferimenti
- RBC Bearings, RBC Heim Rod End Bearing product data, per la terminologia di catalogo HEIM e i dati di specifica.
- SKF, Rod ends, per la terminologia generale delle teste a snodo.
- ISO, ISO 12240-4:1998, per dimensioni e tolleranze delle spherical plain bearing rod ends.
