Risposta rapida
Un cam follower — in italiano, normalmente un perno folle — è spesso un track roller configurato per seguire una camma, una rotaia, una scanalatura o un percorso guidato. Nei cataloghi viene anche descritto come stud-type track roller, perché il rullo è montato su un perno filettato e lavora direttamente contro una pista.
“Track roller” è invece un’espressione più ampia. Può comprendere rulli su perno, rulli tipo yoke e rulli di appoggio con anello interno. Per identificare il componente inossidabile corretto servono montaggio, diametro esterno, dimensione del perno o del foro, tenute, profilo esterno, carico e ambiente di lavoro.
Perché i termini si sovrappongono
“Cam follower” descrive la funzione del rullo, cioè seguire una camma o una traiettoria controllata. “Track roller” descrive il punto di contatto: rotaia, guida, pista piana o altra superficie di rotolamento.
SKF presenta i cam followers come track rollers su perno per piste e meccanismi a camma. Schaeffler raggruppa track rollers, stud-type track rollers e cam rollers, tutti caratterizzati da anelli esterni spessi e strutture destinate a camme, guide, trasportatori e sistemi lineari. IKO descrive il cam follower come un cuscinetto a rullini disposti tra perno e anello esterno di grosso spessore.
Entrambi i termini sono comprensibili in una richiesta a LINOX; il passaggio decisivo è trasformare il nome in dati di montaggio e funzionamento.
Confronto tra cam follower e track roller
| Aspetto | Cam follower / perno folle | Track roller / rullo di appoggio |
|---|---|---|
| Significato principale | Rullo che segue una camma, una scanalatura o un percorso controllato | Famiglia più ampia di rulli che lavorano su piste, rotaie e guide |
| Montaggio comune | Spesso su perno filettato | Su perno, tipo yoke oppure come rullo di supporto |
| Struttura | Anello esterno spesso, corpi volventi e perno | Anello esterno spesso, corpi volventi, perno o anello interno secondo il tipo |
| Serie ricorrenti | KR, KRV, KRE, KRVE, NUKR, NUKRE, PWKR, PWKRE | Stud type, yoke type, support roller, cam roller |
| Verifica per l’inox | Durezza dell’anello, materiale del perno, tenute, lubrificazione e corrosione | Gli stessi punti, più supporto e condizioni della pista |
Nella pratica, il confronto è soprattutto terminologico. La scelta effettiva riguarda montaggio su perno o tipo yoke, rullini con gabbia o a pieno riempimento, esecuzione aperta o con tenute, perno concentrico o eccentrico e combinazione dei materiali.
Il montaggio è il primo criterio

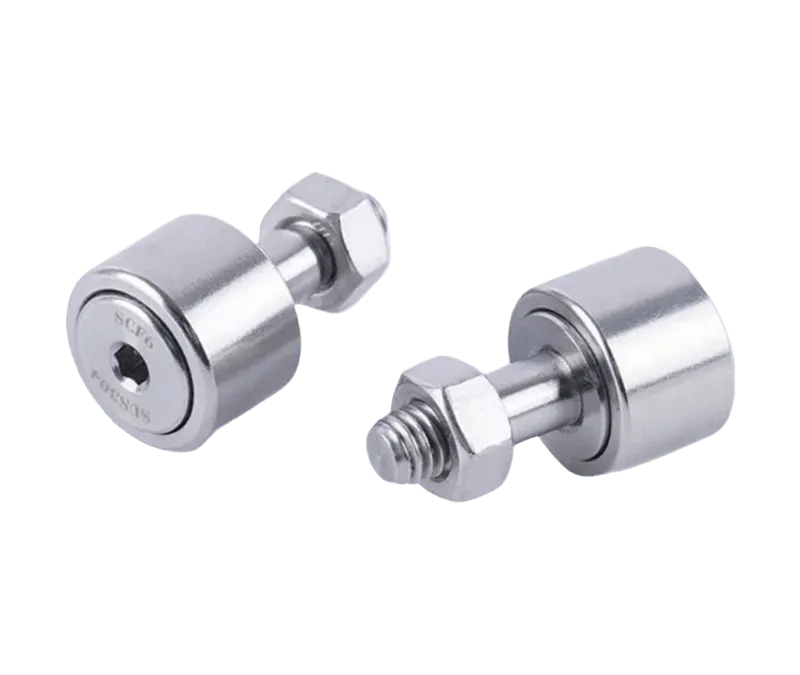

Un perno folle ha un perno filettato che si monta su piastra, leva, carrello o telaio. È una soluzione compatta per meccanismi a camma, indicizzazione, macchine di confezionamento e impianti soggetti a lavaggio. Il perno può essere concentrico o eccentrico; la versione eccentrica consente di regolare la posizione del rullo rispetto alla pista.
Un track roller tipo yoke non usa lo stesso perno filettato. Di norma è sostenuto da un albero o da un perno tra due supporti laterali. Se il disegno mostra una forcella, piastre laterali o un albero separato, non va sostituito con un perno folle senza riesaminare il supporto del carico.
Anche un rullo di appoggio o un ball-bearing track roller può avere un aspetto simile, ma una costruzione interna differente. Per questo una fotografia, da sola, raramente basta.
Movimento, carico e pista
In entrambe le famiglie l’anello esterno rotola direttamente su una superficie di contrasto. Un cam follower segue in genere un profilo curvo, una scanalatura o una camma ripetitiva; il carico può variare durante il ciclo e diventare impulsivo all’ingresso o all’uscita dalla zona caricata.
Un track roller viene spesso associato a rotaie, guide, trasportatori, porte o movimenti lineari. Il carico può essere più continuo, ma restano determinanti carico sul bordo, allineamento, contaminazione e durezza della pista.
La pista fa parte del sistema. Un rullo inossidabile non può compensare a lungo una superficie troppo tenera, danneggiata, disallineata o corrosa. In caso di guasto, esaminare insieme rullo e pista.
Serie comuni dei perni folli inossidabili
| Gruppo di serie | Struttura usuale | Dati da confermare |
|---|---|---|
| KR / KR..PP | Rullini con gabbia, montaggio su perno | Diametro del rullo, filettatura, suffisso della tenuta e lubrificazione |
| KRV / KRV..PP | Rullini a pieno riempimento, montaggio su perno | Carico radiale, limite di velocità, tenuta e rilubrificazione |
| KRE / KRVE | Versioni eccentriche delle famiglie KR/KRV | Campo di regolazione necessario rispetto alla pista |
| NUKR / NUKRE | Rulli su perno più robusti per carico radiale e urti | Carico sulla pista, supporto del perno, gioco di montaggio e tenute |
| PWKR / PWKRE..2RS | Famiglie rinforzate con tenute | Contaminazione, lavaggio e idoneità delle tenute |
La serie restringe il campo ma non sostituisce le quote. KR 30 e NUKR 35, per esempio, non sono intercambiabili solo perché entrambi vengono chiamati cam follower o track roller.
Come l’acciaio inossidabile cambia la scelta
I prodotti standard sono spesso in acciaio per cuscinetti o acciaio legato con trattamenti superficiali. Lavaggio, uso esterno, industria alimentare, ambienti marini e spruzzi chimici richiedono una valutazione diversa.
| Componente | Soluzione da valutare | Motivo |
|---|---|---|
| Anello esterno | Acciaio inossidabile 420 o 440C quando prevale l’usura di rotolamento | Serve durezza nel contatto con la pista |
| Perno | Grado inossidabile compatibile con carico e corrosione | Sostiene il carico di montaggio e comprende la filettatura |
| Corpi volventi | Acciaio inossidabile temprato | Determina usura, vibrazioni e durata |
| Tenute | PP, 2RS o soluzione personalizzata | Limita ingresso di spruzzi, polvere e contaminanti |
| Pista e fissaggi | Materiali compatibili per pista, dado, rondella e staffa | Evita di trasferire corrosione e usura ai componenti vicini |
Nelle macchine soggette a lavaggio non basta la parola “inox”. La superficie di rotolamento, il perno, il dado e la pista devono essere adeguati all’ambiente. In alcune posizioni si valuta il 316 per i fissaggi esposti e un grado più duro per il contatto volvente.
Esempi applicativi
In un meccanismo a camma, la selezione si concentra su diametro, struttura interna, supporto del perno, lubrificazione e urti ripetuti durante il ciclo. Su una guida o su un trasportatore, diventano centrali materiale e allineamento della rotaia, larghezza di contatto, contaminazione e continuità del servizio.
Nelle macchine alimentari o di confezionamento, un manuale di manutenzione può parlare di cam follower mentre il catalogo del ricambio usa stud-type track roller. Il nome è un indizio, non una specifica completa.
In ambienti marini o esterni, il passaggio dall’acciaio zincato all’inox può risolvere il problema del rullo, ma non quello di pista e fissaggi: l’intero assieme va controllato.
Come specificare il componente
- Serie o codice esistente.
- Diametro esterno e larghezza del rullo.
- Diametro del perno, filettatura e lunghezza filettata per le versioni su perno.
- Foro, albero o supporto per le versioni tipo yoke.
- Esecuzione aperta, PP, 2RS o altra tenuta.
- Perno concentrico o eccentrico.
- Profilo esterno bombato o cilindrico.
- Materiale: 420, 440C, 304, 316 o combinazione personalizzata.
- Materiale e durezza della pista e geometria piana, curva o scanalata.
- Ambiente, direzione del carico, ciclo, velocità e urti.
- Disegno, campione, fotografia e descrizione del guasto per un ricambio.
Se lo stesso pezzo è descritto con entrambi i nomi, riportarli nella richiesta, per esempio “stainless cam follower / stud-type track roller”, seguiti da diametro, filettatura, tenuta, materiale e applicazione.
Errori di interpretazione comuni
In molti cataloghi il cam follower è una sottocategoria dei track rollers. I tipi stud e yoke non vanno confusi: supporto del carico, fissaggi e ingombro cambiano. Anche le versioni aperte, PP e 2RS non differiscono soltanto per un suffisso; cambiano protezione dalla contaminazione, attrito, possibilità di rilubrificazione e velocità ammissibile.
Se il componente può essere un cam follower, un track roller o un rullo di guida, partire dai perni folli in acciaio inossidabile e inviare disegno o campione tramite il modulo di richiesta.
