Tipi di danno più comuni

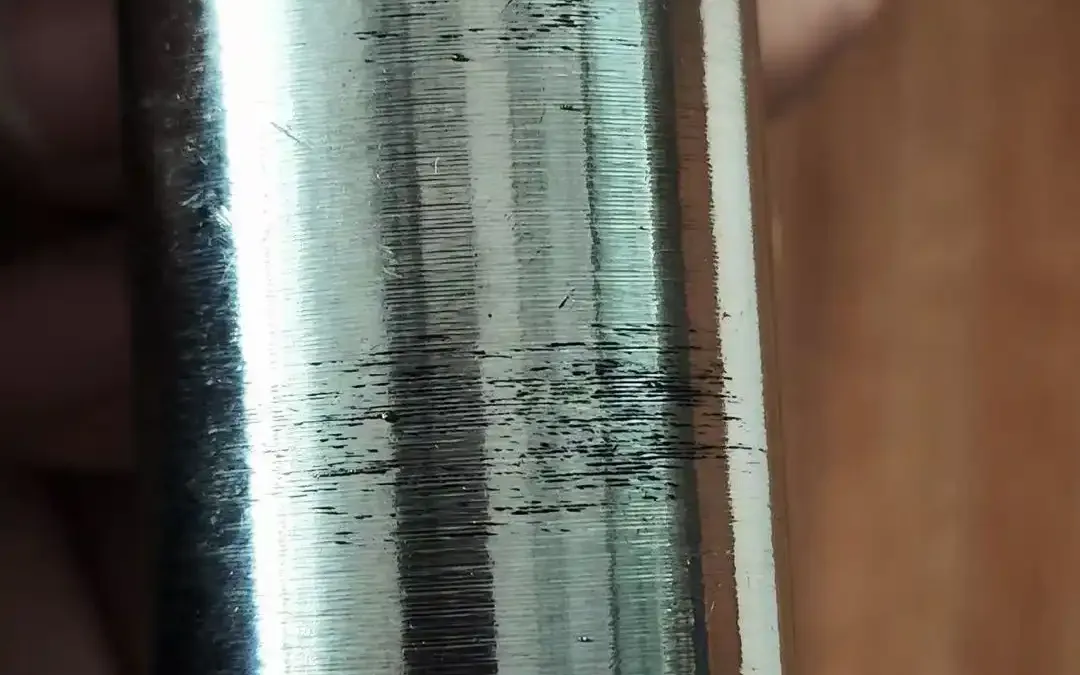

I problemi superficiali delle teste a snodo si presentano generalmente come graffi di lavorazione, ammaccature da movimentazione, punti di corrosione, alterazioni cromatiche o segni lucidi di contatto. Ogni aspetto rimanda a una fase diversa del processo.
Individuare la fase è importante, perché lucidare il pezzo finito non elimina un problema ricorrente di lavorazione, trasferimento o imballaggio.
- I graffi lineari indicano spesso utensili, trucioli o contatti durante il trasferimento.
- Le ammaccature casuali derivano frequentemente da pezzi impilati senza separazione o movimentati a contatto tra loro.
- Piccoli punti di corrosione possono essere causati da umidità, impronte, residui di refrigerante o asciugatura tardiva.
- Le variazioni di colore possono dipendere dal trattamento termico, dalla pulizia o dal controllo della passivazione.
| Aspetto del danno | Probabile origine | Primo controllo da eseguire |
|---|---|---|
| Graffio rettilineo in una direzione | Utensile, trascinamento di trucioli, trasferimento per scorrimento | Usura dell’utensile, evacuazione dei trucioli, contatto con l’attrezzatura |
| Ammaccatura o intaccatura casuale | Movimentazione, vassoi non separati, urti tra pezzi | Metodo di trasferimento, densità di imballaggio, movimentazione dell’operatore |
| Macchia marrone o scura | Umidità, residui di refrigerante, impronte, umidità di stoccaggio | Tempo di asciugatura, uso dei guanti, imballaggio anticorrosione |
| Colorazione blu, gialla o non uniforme | Trattamento termico o processo di pulizia | Controllo della temperatura, residui di lavaggio, processo di passivazione |
| Anello lucido o segno di contatto | Pressione di assemblaggio o contatto durante la prova | Allineamento dell’attrezzatura, forza di pressatura, finitura del componente abbinato |
La posizione del difetto è importante quanto il suo aspetto. Un segno sulla superficie esterna del corpo può essere soltanto estetico; vicino alla sfera, al foro, alla filettatura o al rivestimento può invece influire su accoppiamento, movimento, resistenza alla corrosione o accettazione da parte del cliente.
Cause legate a lavorazione e trattamento termico
Durante il taglio, l’acciaio inossidabile può risultare tenace e aderire all’utensile. Velocità non corretta, utensili usurati, evacuazione insufficiente dei trucioli o refrigerante inadeguato possono lasciare segni visibili anche dopo la finitura.
Per i componenti temprati in 440C, il controllo del trattamento termico e della pulizia è particolarmente importante: residui, rinvenimento tardivo o protezione insufficiente possono lasciare macchie o aumentare il rischio di vaiolatura.
Nella produzione delle teste a snodo, le fasi più critiche comprendono tornitura, filettatura, fresatura dei piani, alesatura, rettifica, trattamento termico, pulizia e assemblaggio finale. Un segno rilevato al controllo conclusivo può avere avuto origine diverse operazioni prima.
Controlli di produzione utili per ridurre il ripetersi dei difetti:
- mantenere gli utensili sufficientemente affilati per l’acciaio inossidabile, senza prolungarne forzatamente la durata;
- controllare i trucioli affinché non vengano trascinati sulle superfici visibili del corpo;
- separare i componenti temprati dopo trattamento termico e pulizia;
- verificare concentrazione e pulizia del refrigerante;
- asciugare rapidamente i pezzi dopo il lavaggio;
- utilizzare guanti puliti prima dell’imballaggio finale.
Nelle teste a snodo in acciaio inossidabile, anche le condizioni della filettatura fanno parte della qualità superficiale. Un filetto graffiato o ruvido può aumentare l’attrito di montaggio e favorire il grippaggio della filettatura.
Controlli durante movimentazione e imballaggio
Anche i componenti resistenti alla corrosione possono essere danneggiati dal contatto a mani nude, da vassoi senza separatori, da trasferimenti non protetti o da lunghi periodi in ambienti umidi. L’acciaio inossidabile non elimina la necessità di una movimentazione pulita.
Utilizzare vassoi con scomparti, guanti puliti, asciugatura controllata e imballaggi che impediscano ai componenti di urtarsi durante il trasporto.
L’imballaggio deve essere adeguato alla finitura richiesta. Se il cliente si aspetta superfici visivamente pulite per attrezzature alimentari, medicali, marine o soggette a lavaggio, il piano di confezionamento finale deve impedire il contatto metallo-metallo. Nelle spedizioni internazionali è importante controllare l’umidità, perché i componenti possono restare sigillati per settimane prima dell’accettazione in ingresso.
Controlli consigliati:
- Utilizzare vassoi separati o sacchetti singoli per le teste a snodo finite.
- Impedire che i gambi filettati sfreghino contro i corpi finiti.
- Asciugare i componenti puliti prima di inserirli nei sacchetti.
- Evitare il contatto a mani nude dopo la pulizia finale.
- Proteggere con un involucro le superfici lucidate o visibili al cliente.
- Verificare la resistenza dei cartoni per i componenti pesanti in acciaio inossidabile.
Metodo di ispezione
Prima di decidere una rilavorazione, l’ispezione deve classificare il difetto. Graffio, ammaccatura, punto di vaiolatura e alterazione cromatica non comportano lo stesso rischio per la durata del cuscinetto.
Nei progetti OEM, i criteri superficiali dovrebbero essere concordati nel disegno, nell’approvazione del campione o nella norma di controllo, affinché entrambe le parti valutino lo stesso livello qualitativo.
Indicazioni a disegno e criteri di accettazione
I problemi di qualità superficiale diventano più difficili da gestire quando il disegno si limita a indicare «nessun difetto». Una specifica più chiara distingue le aree funzionali da quelle estetiche e definisce il livello di segno ammesso.
Indicazioni utili da riportare a disegno:
- superfici critiche: sfera, foro, filettatura, zona di contatto del rivestimento e area di tenuta;
- superfici visibili: esterno del corpo, gambo, piani e zone senza zincatura o con finitura in acciaio inossidabile;
- difetti non ammessi: vaiolatura, bave, deformazioni in rilievo, graffi profondi e filettature danneggiate;
- segni estetici ammessi: lievi tracce di movimentazione esterne alla zona funzionale, se concordate;
- metodo di controllo: distanza di osservazione, ingrandimento, calibro, campione di riferimento o fotografia.
Per le produzioni ripetitive, LINOX può utilizzare campioni approvati o fotografie di controllo per allineare le aspettative prima della spedizione. È particolarmente utile per componenti in acciaio inossidabile destinati ad apparecchiature visibili, gruppi per l’esportazione o applicazioni con lavaggi frequenti, dove contano sia la funzione sia l’aspetto.
Cosa inviare per segnalare un danno superficiale
Se il problema emerge dopo la consegna, inviare fotografie nitide prima di pulire o lucidare il componente. Indicare numero di lotto, condizioni dell’imballaggio, ambiente di stoccaggio e posizione di installazione. La verifica della causa è generalmente più rapida quando si combinano fotografie, disegno e posizione esatta del difetto.
Per dubbi legati al materiale, confrontare l’applicazione con la guida agli acciai inossidabili, così da non confondere i segni di corrosione con tracce di movimentazione o graffi di lavorazione.
Rilavorare o scartare: difetto estetico o funzionale
Non tutti i segni visibili richiedono lo stesso intervento. Un segno superficiale poco profondo su una zona del corpo non a contatto può essere accettabile con l’approvazione del cliente; una cavità più piccola sulla sfera, nell’area di contatto del rivestimento, sulla filettatura o nel foro può invece compromettere la funzione. L’ispezione deve distinguere l’aspetto estetico dalle superfici che trasmettono il carico o consentono il movimento.
Criteri decisionali tipici:
- scartare le bave in rilievo che possono graffiare i componenti abbinati o compromettere il montaggio;
- scartare cavità o ammaccature sulle superfici di contatto del cuscinetto;
- valutare i segni superficiali sul corpo rispetto allo standard visivo approvato;
- rilavorare le bave minori soltanto se il processo non modifica le quote;
- non cancellare le prove del difetto con la lucidatura prima di averne registrato la causa.
Sui componenti inossidabili, una rilavorazione aggressiva può creare un secondo problema. Una lucidatura eccessiva può modificare le quote, arrotondare gli spigoli o nascondere il difetto senza eliminarne l’origine. Se lo stesso problema si ripete, correggere il processo è più importante del ritocco estetico.
Perché fotografie e campioni sono importanti
È difficile valutare un danno superficiale sulla sola base di una descrizione. Una macrofotografia nitida, una foto dell’intero componente e l’indicazione della posizione sul disegno aiutano a distinguere graffi di lavorazione, ammaccature da movimentazione, corrosione e alterazioni cromatiche. Se possibile, conservare un campione danneggiato e uno accettato dello stesso lotto per il confronto.
Per problemi qualitativi ricorrenti nelle forniture internazionali, LINOX può concordare prima della produzione metodo di imballaggio, requisiti superficiali e riferimenti di ispezione. In questo modo acquirente e stabilimento non applicano criteri diversi alla stessa testa a snodo in acciaio inossidabile.
