Il problema operativo
I sistemi di ormeggio per acquacoltura sono sottoposti a carichi statici, moto ondoso, variazioni di corrente ed esposizione continua all’acqua salata. Dopo l’installazione il cuscinetto è spesso difficile da ispezionare, quindi intervalli di manutenzione brevi sono poco realistici.
Il giunto deve articolarsi senza bloccarsi e resistere all’azione dei cloruri sulla superficie di scorrimento, sul corpo, nel foro e negli interstizi dell’assieme. Può oscillare lentamente per mesi e poi subire urti durante tempeste, manovre o spostamenti delle gabbie. Deve quindi assorbire il disallineamento angolare senza grippaggio, carico sul bordo o blocco dovuto alla corrosione.
Perché si valuta prima il 316
Rispetto al 304, l’acciaio inossidabile 316 contiene molibdeno e offre una maggiore resistenza alla vaiolatura da cloruri, uno dei principali meccanismi di corrosione in acqua di mare e nella zona degli spruzzi. Il 304 può essere adatto in aria umida o acqua dolce; per immersione o spruzzi salini si parte normalmente dal 316 o dal 316L.
| Zona dell’assieme | Rischio principale | Verifica del materiale |
|---|---|---|
| Corpo o anello esterno | Spruzzi salini e interstizi di montaggio | Valutare per primi 316 o 316L |
| Anello interno sferico | Usura per scorrimento e pressione di contatto | Considerare il 440C se prevale l’esigenza di durezza |
| Rivestimento o superficie di scorrimento | Dilavamento del grasso e accesso limitato | Il PTFE può ridurre la dipendenza dalla lubrificazione |
| Perni, dadi e staffe | Incompatibilità galvanica e interstizi | Mantenere compatibili tutti i componenti di fissaggio |
La soluzione può combinare materiali diversi: un corpo in 316 migliora la resistenza ai cloruri, mentre un anello interno più duro limita l’usura da scorrimento.
Snodi con rivestimento in PTFE

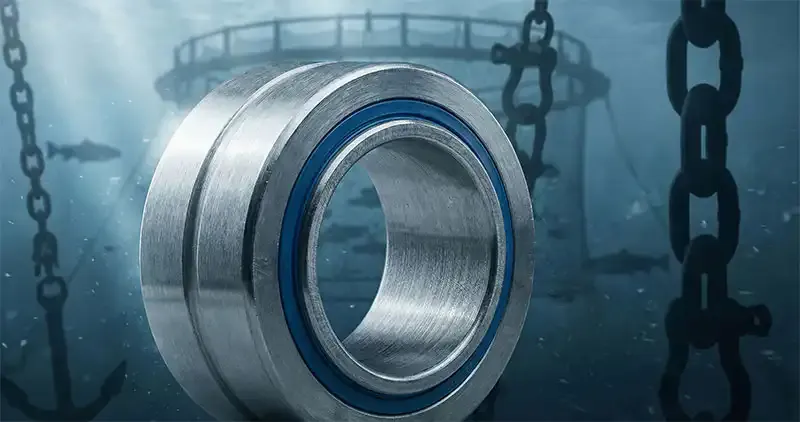

Uno snodo sferico con rivestimento in PTFE può ridurre la necessità di grasso dove la rilubrificazione è difficoltosa. Il rivestimento lavora a secco e aiuta a evitare il continuo dilavamento del lubrificante tipico degli assiemi sommersi.
Per articolazioni fortemente caricate, rivestimento, materiale del corpo, durezza dell’anello interno e carico sul bordo devono essere valutati insieme.
| Tipo di supporto | Quando è indicato | Aspetti da controllare |
|---|---|---|
| PTFE esente da manutenzione | Oscillazione lenta e accesso difficile | Carico ammissibile e pressione sul bordo |
| Acciaio-acciaio lubrificato | Carichi elevati con manutenzione realmente disponibile | Dilavamento del grasso |
| Boccola semplice | Movimento limitato e priorità al costo | Minore tolleranza a disallineamento e urti |
| Acciaio al carbonio | Attrezzature protette e asciutte | Poco adatto all’acqua salata senza isolamento |
Dimensionamento e specifiche
Si parte da carico radiale, disallineamento angolare previsto, frequenza del movimento e geometria di montaggio. Vanno poi confermati foro, larghezza, margine sul carico statico ed eventuali urti durante tempeste o movimentazione.
Per una sostituzione, un campione o un disegno è spesso la soluzione più sicura, poiché la ferramenta di ormeggio può avere larghezze, smussi o tenute non standard.
- Verificare foro, diametro esterno, larghezza e smussi.
- Specificare se il movimento è oscillante, un lento pivotaggio o un riallineamento occasionale.
- Preferire 316 o 316L per la ferramenta esposta; valutare il 440C solo dove la durezza conta più della resistenza ai cloruri.
Modi di guasto da prevenire
I problemi sul campo sono spesso riconoscibili prima del cedimento completo:
- aloni arancioni vicino a componenti in acciaio al carbonio;
- vaiolatura sui bordi di cuscinetto, perno o rondella;
- aumento della forza di azionamento quando il giunto comincia a bloccarsi;
- estrusione o usura irregolare del rivestimento per carico sul bordo;
- gioco dovuto all’usura di foro o perno oppure a un dimensionamento insufficiente.
Se la sostituzione è dovuta alla corrosione, è utile inviare fotografie prima di pulire il pezzo: la distribuzione del danno può indicare ristagno d’acqua, corrosione galvanica, sovraccarico o materiale inadeguato.
Dati necessari per la valutazione
Per una prima verifica LINOX, fornire:
- Disegno, misure del campione o codice del componente precedente.
- Foro, diametro esterno, larghezza e spazio disponibile.
- Carichi statici e dinamici ed eventuali urti.
- Disallineamento angolare o angolo di pivotaggio.
- Livello di esposizione: spruzzi, immersione, coperta o vano protetto.
- Materiale preferito: 316, 316L, 440C o struttura multimateriale.
Per i componenti adiacenti, consultare anche le teste a snodo in acciaio inossidabile e il confronto 316 o 304 in acqua salata.
